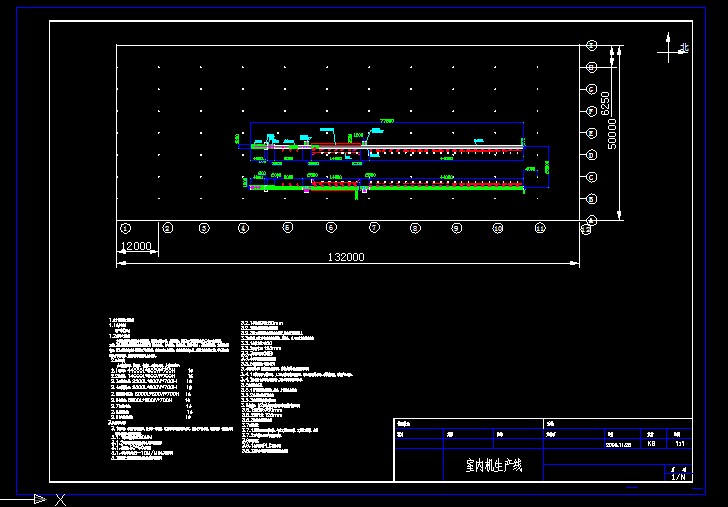

      空調室內機生產線








      • 該文件為dwg格式
        •

      • 文件大小：
              240.56 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-10-12
        •

      • 發 布 人：
              1419745246
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分



      •   空調室內機生產線
        •













      •  1.生產綱領及工藝流程

1.1生產綱領

  年產60萬臺

1.2主要工藝流程

本輸送線用于空調室內機的裝配、檢測和包裝工作。總裝開始，按客戶工藝要求完成20個工步的裝配工作。進入檢測線分別進行安全性能檢測（接地電阻、電氣強度、絕緣電阻、泄漏電流），送電檢測風機、盤管的運行情況；質檢人員完成設備的性能及外觀檢測；合格品流入包裝線，在包裝線完成入箱、封箱和打包的工作。不合格品由 返修臺下線返修，完成返修后重新進入檢測線。



2.設備組成

  全線由裝配段、檢測段、包裝段、返修段組成。具體配置如下：

2.1裝配段：44000L*800W*700H    1條

2.2檢測段：14000L*800W*700H    1條

2.3返修進入段：2500L*800W*700H   1套

2.4返修排除段：2500L*800W*700H   1套

2.5裝箱前準備段：8000L*800W*700H  1條

2.6包裝段：6800L*800W*700H    1套

2.7自動打包機：                 1臺

2.8照明系統：                  1套

2.9電氣控制系統：                1套



3.設備詳細規格

 3.1裝配段：根據產品品種多、尺寸不一的特點，不宜采用工裝板裝配方式。為保護產品外觀、避免劃傷，該段輸送線 采用包膠板式輸送機輸送。

3.1.1牽引鏈條節距:80MM

3.1.2邊梁材質:鋁型材或冷扎鋼板噴塑處理

3.1.3腳架:50*50方鋼管

3.1.4輸送速度:5-10M/MIN,變頻調速

3.2檢測段:采用帶集電刷包膠板式輸送機輸送 ...
        •


        •
