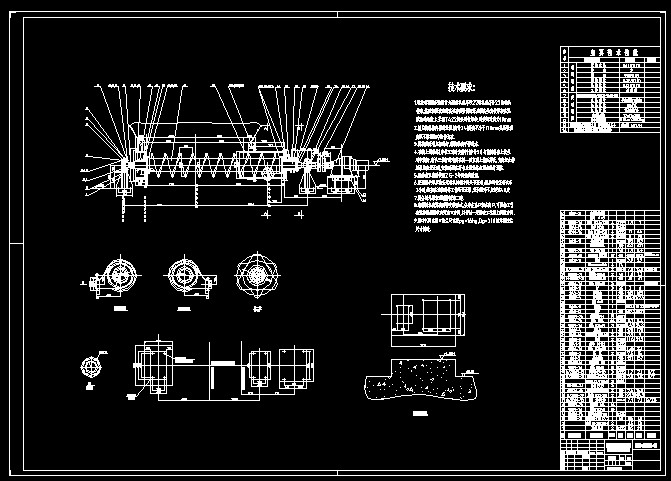

SLX600螺旋輸送機總圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- SLX600螺旋輸送機總圖
技術要求:
1.螺旋輸泥機安裝時首先將前機殼序號27后機殼序號22的軸線 校準,然后和沉淀池的法蘭套管緊固好最后把法蘭套管焊接在沉 淀池的池壁上,采用T422焊條進行焊接,連續焊縫高為10mm
2.前后填料箱內密封盤根(序號24)高度不小于110mm其壓緊程度以不滲漏池內液體為準.
3.螺旋軸兩端應密封好,螺旋軸內不得進水.
4.在裝止退軸承(序號33)時先將桿(序號31)與前填料箱上法蘭對中裝好,確認三根桿的端面在同一垂直面上然后焊死,為保證止排軸承的位置正確,安裝時要在桿與止退軸承座間加墊片調整.
5.滾動軸承潤滑使用ZG-2號鈣基潤滑脂.
6.安裝完畢后應檢查電動機旋轉方向是否正確,然后進行空載試車2小時,檢查各運轉部件工作是否正常,軸承溫升不應超過40度
7.設備的外露表面刷防銹漆二遍.
8.該螺旋機出泥有兩種安裝形式,分為左出口和右出口,可根據工藝布置和造型要求決定出口方向,訂貨時一定要在工藝圖上辨別方向.
9.圖中K向出泥口法蘭尺寸按pg=16kg,Dg=200的對接法蘭尺寸制造. ...
SLX600螺旋輸送機總圖_下載(dwg格式) 機械圖紙
