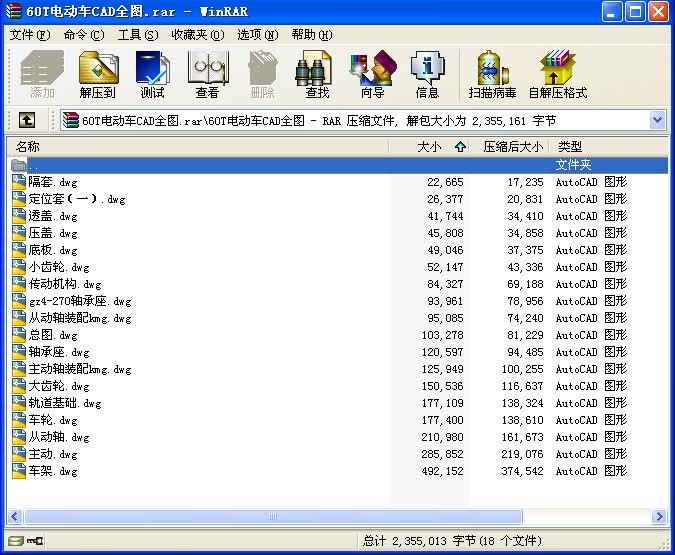

60T電動車CAD全圖
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術參數
1、最大負荷：60T
2、臺車平面：2.5X5m2
3、行走速度：25m/min
4、軌距：2000
5、減速機：ZQ50-50-ⅢZ
6、電機：Y160M-6 P=7.5Kw N=960r/min
技術要求
1.4車輪與鋼軌調整好后，將件15與車架焊接，試運行合格后，然后軸承座四周焊接擋塊，件8根據裝配修整長度。
2.軸承兩端與軸承外圈應有1～2毫米間隙用紙墊調整。
3.件12用件13鐵絲連成8字形防松。
4.件4定位后軸上打錐孔2X90度。
技術要求
1、鍛件應符合JB/T5000.8之規定。
2、調質處理HB=217~255。
技術要求
1.本圖安裝軸承代號為3530雙列向心球面滾子軸承。
2.裝配時內圈固定，外圈每邊留1~2毫米間隙。
3.裝配時軸承內加入足夠的潤滑脂。
4.全部暫時不投產，代軸承座購得后確定哪些加工件。
技術要求
1.本圖供土建設計參考使用。
2.地腳螺栓與鋼筋相焊，角鋼用鋼筋固定。
3.有公差兩尺寸要求嚴格控制。
4.具體坐標位置與鋼軌長度待定。
5.在3500X2500mm2負荷中90T。
...
60T電動車CAD全圖_下載(rar格式) 機械圖紙
