擠出機裝配圖A3CAD圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

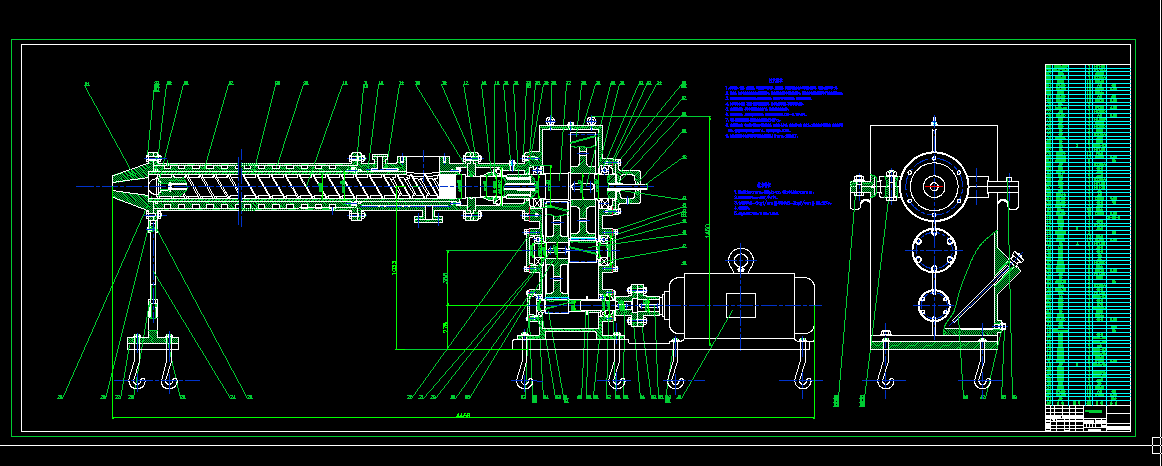

- 擠出機裝配圖A3CAD圖紙
技術要求
1.外表清沙、修整、去氧化皮，且按澆漆工藝處理，顏色灰色，減速器箱體內非加工表面除清沙外，均涂紅色耐油漆一層。
2.軸承座、機身和減速機在裝配時需保持同心，裝配時檢查螺桿與襯套是否同心，其最小的單面積間隙不小于實際間隙的5％。
3.螺桿與機筒襯套的間隙應符合零件的公差要求，成批生產時需進行選配，以避免極限偏差。
4.本機系浮動聯接，不允許出現局部刮研現象，空車時低速起動，不得超過3分鐘。
5.減速器裝配前，各零件需用煤油清洗干凈，軸承用汽油清洗干凈。
6.各軸承安裝后，用手轉動應輕快靈活，軸承的軸向間隙為0.08-0.15mm。
7.每隔七天需注油潤滑，潤滑油允許最高溫升為40°c。
8.減速器裝配后，在無螺桿的情況下作空載試驗，正反轉1個小時，要求運轉平穩，噪音小，聯接固定處不得松動，密封處不得
漏油，負載使油池升溫不超過35°c，軸承溫升不超過40°c。
9.電機安裝時要求與減速器的不同軸度公差為0.16mm，歪斜度為40°。
技術特征
1.螺桿直徑為150mm，長徑比L/D＝12，有效工作長度為1750mm。
2.螺桿最高轉速nmax＝50r/min。
3.使用蒸汽壓力4-6kgf/cm ...
擠出機裝配圖A3CAD圖紙_下載(dwg格式) 機械圖紙
