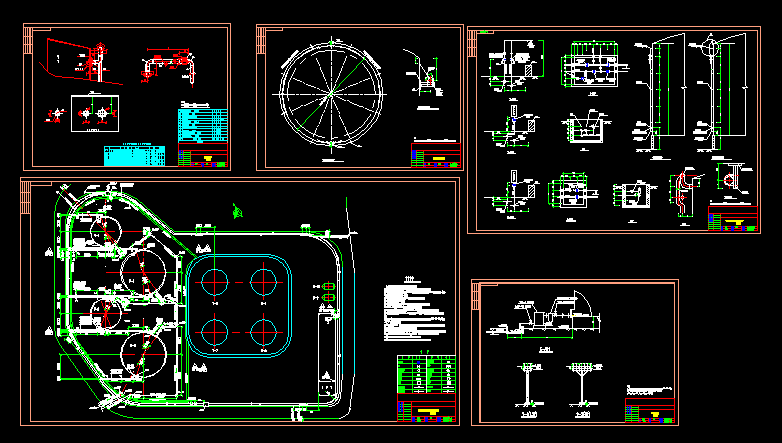

油罐消防及排水設計圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.圖中除標高以米計外，其余均以毫米計。
2.圖中標高為相對標高，±0.000相當于絕對標高989.14米。
3.罐區外泡沫混合液主管道以0.003的坡度設置，最高點設DN25自動排氣閥(井-5)，最低點設放空閥(井-4)。
4.罐區內泡沫混合液管道以0.3％的坡度坡向防火堤。
5.金屬軟管長度為1.0米。
6.罐區內檢查井直徑為φ700，采用輕型井蓋。檢查井做法見02S515-10《φ700mm圓形磚砌雨水檢查井》。
7.水封井做法及水封閥安裝見SHT104-99《油品罐區水封閥安裝圖》。
8.集水坑做法參見02S515-94《小方形500×500磚砌戶線檢查井》，取消蓋板。
9.架-3做法參見《石油化工裝置工藝管道安裝設計施工圖冊》S1-15-19/3中ZJ-2-4型三角支架。
10.原4×550m 油罐區的消防冷卻水和泡沫混合液管線根據現場實際情況，并參照新罐區同類管線作法，就近與主管線連接。
11.本次擴建工程暫不對原4×550m 油罐區的雨水管線和含油污水管線進行改造，仍然利用油庫原有排放系統，待原4×550m 油罐區進行改造時再行完善。
12.圖中未詳盡之處按國標及當地有關規定執行。
13.管道的材質選用、防腐、涂色、施工及驗收規范見總說明。
注：
1.管托做法參見《石油化工裝置工藝管道安裝設計施工圖冊》S1-15-42中HT-1型焊接型滑動管托，選用HT-1-80和HT-1-100型。
2.架-1見制-L1/4，架-1見制-L1/5。
...
油罐消防及排水設計圖_下載(dwg格式) 機械圖紙
