主抽風機消聲器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 安裝說明
1，本消聲器由三大部分即進風口喇叭 消聲器 和出風口喇叭組成。分體發運至現場，由現場安裝部門組裝。
2，分體發運的貨物為消聲器進風口喇叭4大片，出風口喇叭4大片，消聲器半體2大件共10大件另外還有用于解體的螺栓和石棉密封繩等。
3，消聲器進出風口喇叭8大片分別插放在消聲器半體內，現場安裝前取出時要以安全為主，并按標記順序堆放。
4，設備安裝前要認真看好隨機提供的安裝圖和實測現場相結合，根據現場情況準備機具和配備好人員，同時明確安裝方案和安全規定。
5，為方便安裝消聲器的進風口法蘭和喇叭口法蘭結合部處標有A1 A2 A3 A4字樣 同理B1 B2 B3 B4 用于出風口。
6，安裝前需對現場靠近風道一側的兩個基礎鏟平，與風機出口里沿高差300MM，沿縱向中心線锪溝寬度200深度150MM。

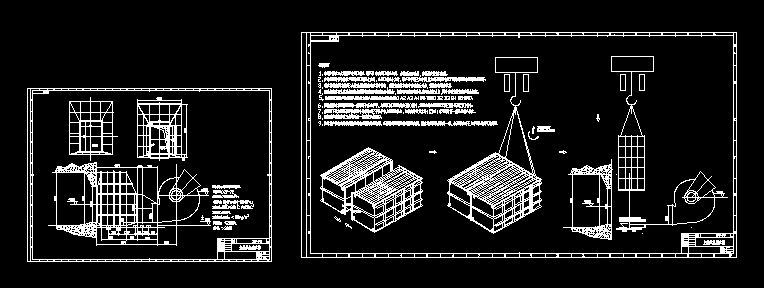

7，建議按下圖步驟組裝即先把兩個半體吊到2號機平臺上按圖示把合，如果起吊重量允許（15噸）也可同時將一側風口喇叭裝上。
8，注意消聲器內帶有三角導風板一側對應風機出口。
9，注意消聲器本身連接的法蘭都有石棉密封繩密封，石棉密封繩都應裝到靠近內側，所有螺栓把合后松緊一致，各別螺孔對不上時可以適當氣割處理。 ...
主抽風機消聲器_下載(dwg格式) 機械圖紙
