MSR320A埋刮板輸送機
- 文件介紹：

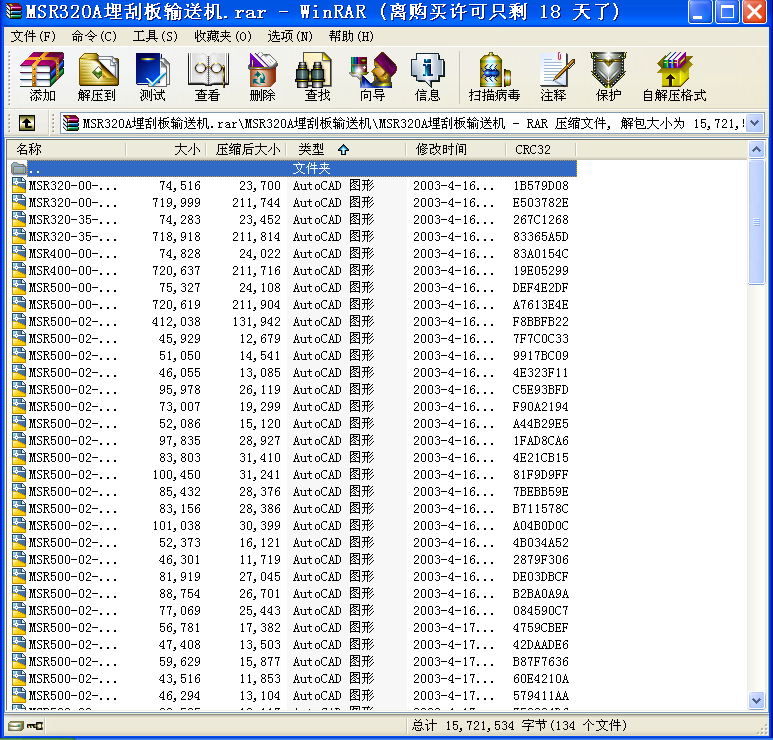

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.全機安裝后,中心線的不直度應≤8mm(L≤10m); ≤10mm(10m＜L≤30m);≤12mm(30m＜L≤50m);≤14mm(L＞50m);
2.機殼法蘭的連接應平整,密貼如有錯位,應允許鏈條運動方向的右面機殼法蘭下的內口稍低.錯位值≤1.5mm.
3.基礎可按圖示做成預埋件(材料為Q235),也可做成同等規格的預埋孔;
4.非標節一般位于尾部過渡節前一節;
5.動力線上用戶需加過載保護裝置;
6.在中間節出料口(帶閥門)上面的蓋板上開320x400 觀察孔焊在蓋板;
7.選型時,對于輸送流動性大的高溫物料,輸送速度應取低值,一般不宜大于0.2m/s;
說明：
1.驅動裝置安裝位置分為左裝和右裝. 左裝--從尾節往前看驅動裝置在機殼左邊. 右裝--從尾節往前看驅動裝置在機殼右邊.
2.進出料口的形式.數量及安裝位置,由合同規定,一般現場安裝在機殼上.
3.輸送機的型號表示法:MSR320-L(機長 m)-Q(輸送量m /h)-左(右)裝;
驅動裝置型號: (減速機型號)--速比--機型號;
(電機型號)--級數--功率;
技術要求
1.鏈輪裝配后,在鍵上配打一沉孔,然后用方頭圓柱端緊定螺釘擊落母鎖緊;
2."鋸斷法蘭":事先把扁鋼法蘭沿密封板兩邊鋸成三段,上下兩段與側板焊接,中間段待主軸裝配后與密封板焊接;
3. 裝配后,鏈輪.托輪及中心線應和機殼對中.其軸向偏移值和徑向傾斜值不得大于2mm,鏈輪與托輪應運轉靈活;
4.裝配后.在傳動鏈輪上標出設計要求的轉向;
5.軸承座應充滿黃油.
6.外露非運動表面涂防銹漆和色漆各一層. ...
MSR320A埋刮板輸送機_下載(rar格式) 機械圖紙
