      反擊式破碎機圖紙








      • 該文件為rar格式
        •

      • 文件大小：
              1.73 MB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2015-05-21
        •

      • 發 布 人：
              lengbingbing
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

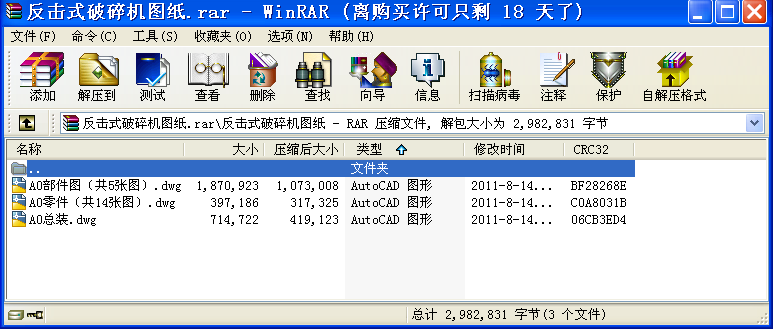

      • 該文件為 rar 格式（源文件可編輯），下載需要
                            20              積分



      •   反擊式破碎機圖紙
        •













      •  技術要求

1.所有箱體合縫處須加工業氈墊密封.

2.裝配后的錘板不得與襯板.反擊板有碰撞卡滯現象.

3.整體裝配完成后須做空載運行試驗不低于2小時.

軸承溫升須小于40%DC.



技術參數

1.配用動力:Y250-M-6   50Kw

2.主軸轉速：n=790r/min

3.轉子最大直徑：D<860mm

4.轉子線速： V=35m/s

5.三角帶規格： D3860-4根

6.進料粒徑： 小于300mm

7.出料粒徑： 小于25mm(94%)

8.外形尺寸： 2285X1630X2035mm

9.設備質量： 約4500Kg



技術要求

1.保證所有焊縫不得有焊合缺陷存在.

2.芯套.錘座板.架板焊合后須整體去應力處理，然后加工至要求.

3.焊合時須保證A.B兩位置孔的同軸度允差小于等于0.05mm，鍵槽中心線誤差小于等于0.03mm.



技術要求

1.所有焊縫為連續焊接.

2.所有外露板邊不允須見火焰切割痕跡.



技術要求

1.保證材料成分，鑄件不得有影響強度的鑄造缺現存在.

2.鑄件須水韌處理溫度不低于1040°C,硬度≥HRC58-62.

3.未注鑄造園角均為R3.

4.鑄件710長度各面上的直線度允差小于等于2.0.各平面上不得有凹凸不平.







 ...
        •


        •
