       位置:首頁 > 機械圖紙








      柴油機排氣管法蘭落料沖孔復合模具








      • 該文件為dwg格式
        •

      • 文件大小：
              252.13 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2015-05-24
        •

      • 發 布 人：
              lengbingbing
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分

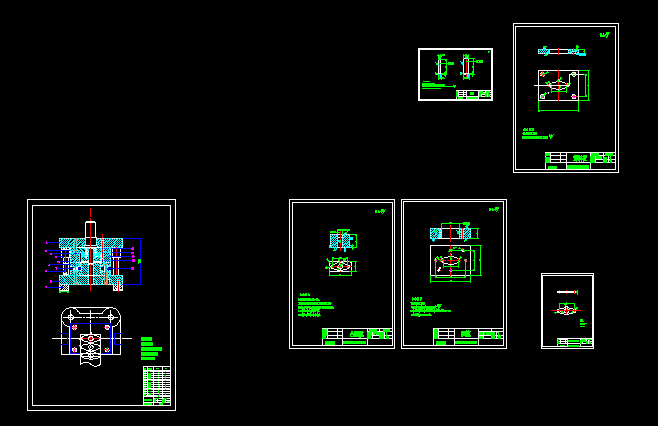

      •   柴油機排氣管法蘭落料沖孔復合模具
        •













      •  技術要求

1.淬火處理:HRC:60-62。

2.型孔中線須與基準面垂直,未注倒角2X45

3.形孔尺寸與沖頭尺寸間配合單邊間隙為0.58。

4.凹模棱口粗糟度不低于0.8。

5.凹模刃口尺寸參照相應沖頭。



技術要求

1.未注倒角2X45

2.型孔中線須與基準面垂直,粗糙度0.8

3.形孔尺寸參照相應沖頭且與相應沖頭配合為H7/h6.

4.淬火硬度HRC58-60.。



技術要求

1.淬火處理:HRC:60-62。

2.端面須與軸線垂直,刃口制造公差0.01。

3.刃口部分與凹模刃口配作,單邊間隙0.29mm，刃口粗糙度0.4

4.小孔凸模定制2件。大孔凸模一個



技術要求

1。去毛刺

2。材料：Q235.t3

3。中批量生產

4。表面涂漆

 ...
        •


        •
