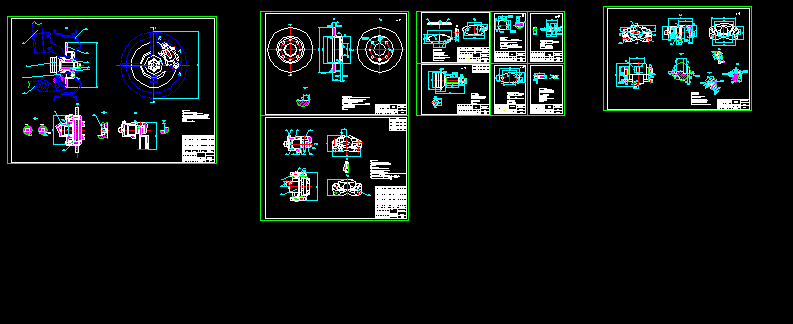

盤式制動器套圖

文件大小： 598.25 KB
下載次數：
文件評級：
更新時間：2015-05-24
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1.裝配過程中不得碰傷零件各工作表面
2.摩擦塊和制動盤上不允許有油脂，污垢及其它異物
3.在制動盤最大直徑處向內10mm，其端面跳動應不大于0.12mm
4.其余技術條件應符合QC/T582-1999《轎車制動器性能要求》
5.在制動器輪缸內壓力抽至2mmHg時，保壓5秒鐘，腔內壓力不能超過4mmHg
6.工作介質：殼牌動力施B制動液

技術要求
1.未注公差按QC/T267《汽車切削加工零件未注公差尺寸的極限偏差》和QC/T269《汽車鑄造零件未注公差尺寸的極限偏差》規定
2.鑄件經時效處理，不允許有氣孔，疏松，裂紋等缺陷
硬度為187-241HB（在R128上檢測）
3.制動盤厚度（14±0.1）尺寸偏差，在同一圓周上不大于0.015mm
同一徑向上不大于0.05mm
4.靜不平衡度不大于100g.cm
5.去尖角、毛刺

技術要求
1.滲碳深度0.9-1.3
2.未注公差按QC/T267-1999《汽車切削加工零件未注公差尺寸的極限偏差》規定
3.硬度HB255-285
4.去尖角，毛刺

技術要求
1.未注公差按QC/T267-1999《汽車切削加工零件未注公差尺寸的極限偏差》規定
2.調質處理:HRC25-30
3.鍍鋅Fe/Ep.Zn8 QC/T625-1999《汽車用涂鍍層和化學處理層》(金黃色)
4.去毛刺,尖角

技術要求
1.未注尺寸公差按QC/T268《汽車?yán)錄_壓加工零件未注公差尺寸的極限偏差》規定
2.去毛刺
3.兩表面硫化橡膠（CR膠），不得有氣泡，缺膠或部分脫落等缺陷
4.硬度HRC37-42
5.材料厚度為0.5mm

技術要求
1.此圖為左制動鉗總成，右制動鉗總成與之對稱
2.裝配時在下列部位涂適量潤滑脂（不得污染制動塊）
a.活塞密封圈
b.導向銷與銷孔內壁
3.裝配時銷孔內不得有異物；裝配后應滑動自如
4.活塞密封圈及缸孔內不得有傷痕及異物引起泄露
5.摩擦襯片不得粘有油脂及其他污物
6.制動鉗總成性能應符合QC/T592-1999《轎車制動鉗總成性能要求及臺架試驗方法》的規定
7.放氣螺釘擰緊力矩為7-13N·m
8.進油孔為錐面密封結構：按GB/T1161-1989中圖3和表4中M10×1制作
9.制動鉗與制動軟管連接處能夠承受的力矩為50N·m
...
