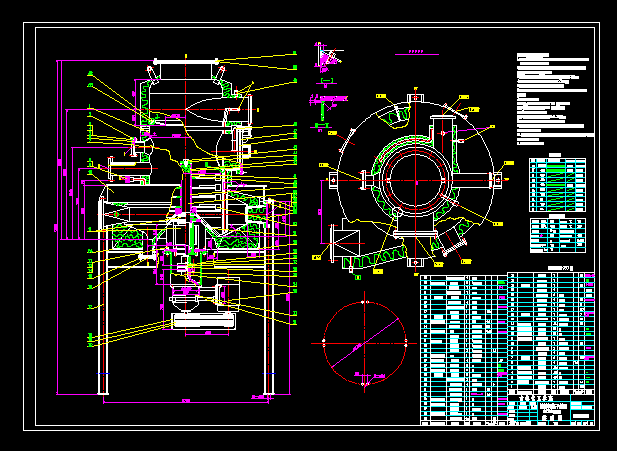

旋轉閃蒸干燥器裝配圖 Ф1200X5200
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技 術 要 求
1.筒體按JB/T4735--1997《鋼制焊接常壓容器技術規定和要求》制造
技術、制作，實驗和驗收。
2. 電焊焊接，不銹鋼的焊接用A132焊條，不銹鋼與碳鋼焊接，用
A302焊條，碳鋼用J422焊條。
3.殼體接管處焊后磨光，殼體圓度誤差均不得大于2mm。
4.攪拌軸軸線與干燥室殼體圓軸度誤差≤2mm。
5.攪拌軸空轉時，軸頂端擺動量≤0.1mm。
6. 本體部件及其焊縫均應外觀檢驗合格，焊縫實驗與驗收參照有關
標準。
7.保溫層處理要求：
（1）F1200殼體保溫層厚度130 mm；如圖：
（2）熱風室保溫層厚度200 mm；如圖：
（3）保溫層材料，巖棉。
（4）保溫層外部包鍍鋅鐵皮δ=0.75mm。
8.管口連接各法蘭、法蘭蓋加工后烤蘭處理。
9.焊接接頭型式處圖示外，按GB/T985--1988規定，焊接規程按
JB/T4709--2000規定。
10.設備全部組裝完畢后，應手動盤車，無長滯現象后，開機運轉2小時，
不得有振動現象。
11.管口接管方位按本圖。
...
