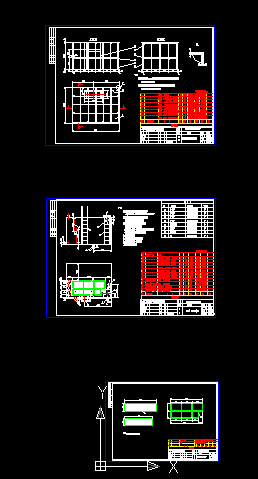

15立方疏水箱
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 說明
1.頂蓋和底板伸出10mm,本體外側采用密封焊接，內部拉筋和側壁加固筋采用連續焊接 每隔50mm焊50mm
2.鋼板的裁割本圖不作規定，視材料情況而定，應盡量利用材料但又減少焊縫數量， 按長度的任何一方每米鋼板不的超過一件焊縫
說明
1.本設備參照R108《方形開式水箱》進行設計,按 JB/T4735-97《鋼制焊接常壓容器》進行檢驗和驗收
2.焊接采用電弧焊，手工焊焊條牌號為J422，自動 焊焊絲：H08A,焊劑：HJ431。
3.容器上的對接焊縫采用雙面悍或相當于雙面焊的 全焊透過對接焊縫；圖中未注焊縫均按GB985-986-88中規定：角焊縫的焊角腰高按較薄板的厚度；法蘭焊接按相應法蘭標準中規定執行
4.管口方位及規格按本圖
5.安裝位置見鍋爐房輔機安裝圖J0302
6.保溫油漆見J0103 保溫油漆清冊
7.疏水?dāng)U容器疏水口現場開口
...
15立方疏水箱_下載(dwg格式) 機械圖紙
