      柱塞泵 L4C07JH3
      • 該文件為dwg格式
      • 文件大小: 268.3 KB
      • 下載次數0
      • 文件評級
      • 更新時間:2015-06-06
      • 發 布 人: 馬上有錢
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

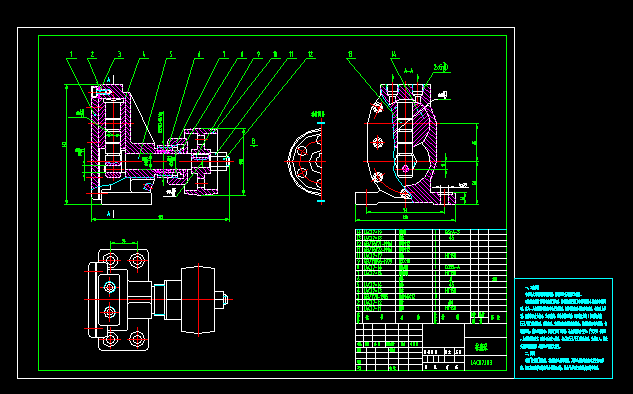

      • 柱塞泵 L4C07JH3
      • 一、工作原理
        柱塞泵是通過柱塞往復運動,將常壓油變成高壓油輸出。
        動力經皮帶輪10帶動曲軸5轉動,曲軸帶動柱塞13在控制盤14孔內作往復運動。在A-A剖視圖中柱塞處于最低位置,當曲軸繞順時針方向轉動時,柱塞向上移 動,孔內容積由大變小,油壓升高,此時控制盤向右(順時針方向 )擺動與右側 G3/8D螺孔接通,油被壓出。當柱塞移動到最高位置時,控制盤擺回中間位置,切斷出油孔,曲軸繼續轉動,柱塞開始向下移動,孔內容積由小變大,產生真空(負壓),此時控制盤向左(逆時針方向)擺動,與左側G3/8D螺孔接通,油被吸入。若改變曲軸旋轉方向,進出油口也隨之改變。 ...
