      MLK2900礦渣磨總圖








      • 該文件為dwg格式
        •

      • 文件大小：
              6.48 MB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2015-11-01
        •

      • 發 布 人：
              649829230
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分

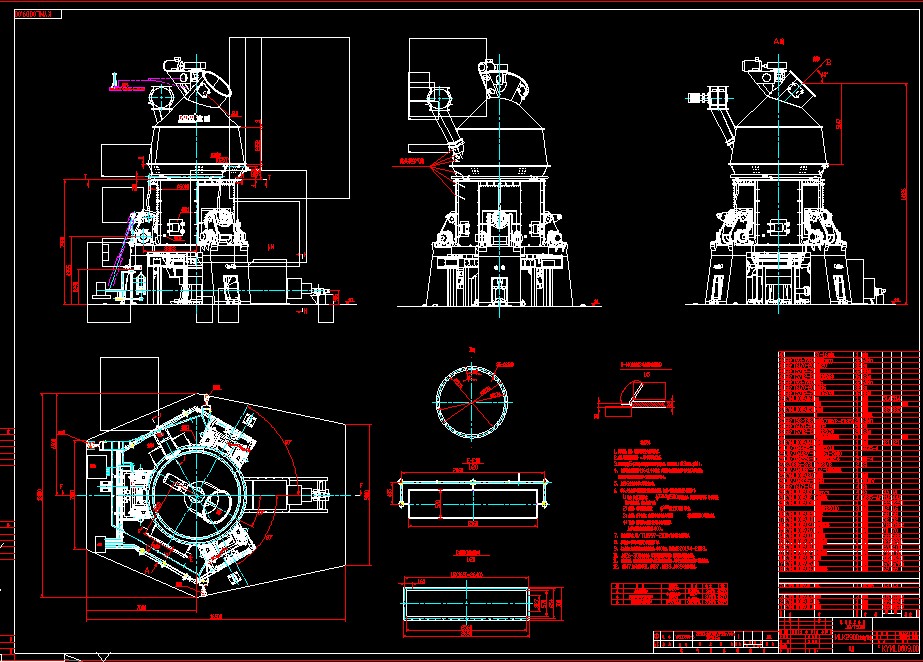

      •   MLK2900礦渣磨總圖
        •













      •  MLK2900礦渣磨總圖

1磨機安裝、使用、維修應按有關文件說明進行。

2磨機上敷設的隔熱材料，用戶可根據情況自備。

3磨機銘牌序號5在磨機涂漆后安裝到磨機下架體合適、顯眼的位置上（M3螺釘，深10）。

4. 密封風機由膨脹螺栓M16×140固定，位置按圖示位置或由用戶自定但不應影響排渣；密封風機與磨機總密封風接口之間的管道由用戶自備。

5. 序號16安裝與檢修工具圖中未示出。

6. 梯子、走臺由用戶根據現場實際情況自行設置，走臺上平面標高及寬度尺寸推薦如下：

7. 技術條件執行JB/T10997-2010礦渣水泥立磨行業標準。

8. 各進出水口位置和連接管尺寸等說明見下表。

9. 在分離器上部的適當位置處噴涂沈重A400標識，執行標準SZ0194-2008。

10. 序號26-30圖中未示出，用于磨輥旋轉軸封潤滑，使用時放在安全方便處。

11. 磨輥液壓站、磨輥潤滑油站及密封風機在總圖中為示意圖，具體位置在現場按照系統工藝方案布置。

12. 序號47用于密封序號31、序號37、序號38、序號39之間的連接處。 ...
        •


        •
