軸流式水輪機結構圖.dwg
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

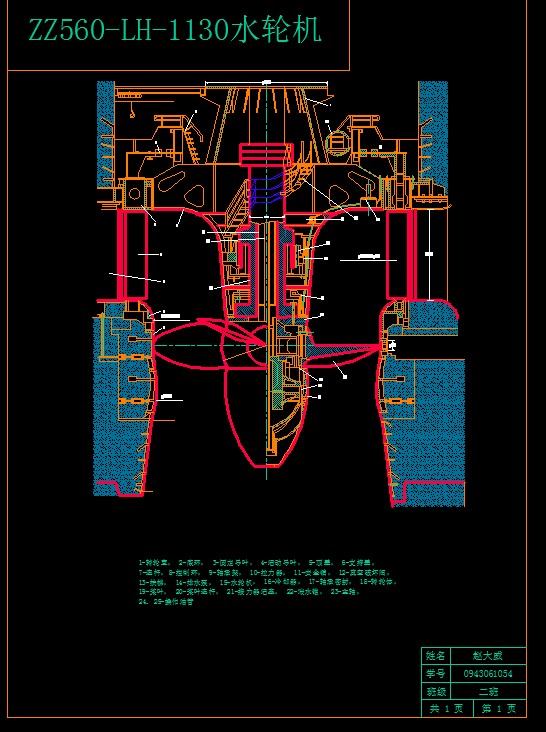

- 軸流式水輪機結構圖
1-轉輪室； 2-底環； 3-固定導葉； 4-活動導葉； 5-頂蓋； 6-支持蓋；
7-連桿；8-控制環； 9-軸承架； 10-拉力器； 11-安全銷； 12-真空破壞閥；
13-扶梯； 14-排水泵； 15-水輪機； 16-冷卻器； 17-軸承密封； 18-轉輪體；
19-槳葉； 20-槳葉連桿； 21-接力器活塞； 22-泄水錐； 23-主軸；
24、25-操作油管
軸流式水輪機轉輪由轉輪體、葉片、泄水錐組成，葉片數少于混流式，葉片軸線與水輪機軸線垂直。適用于中低水頭、大流量的水電站。在相同水頭下，其比轉速較混流式水輪機為高。應用水頭約為3到80m。水流在導葉與轉輪之間由徑向流動變為軸向流動，而在轉輪區內，水流保持軸向流動。
在同樣的水頭下，它的過流能力比混流式大，氣蝕性能較混流式差。根據其轉輪葉片在運行之中能否轉動，又可分為軸流轉槳式和軸流定槳式兩種。
軸流定槳式水輪機的葉片固定在轉輪體上，葉片安放角度不能在運行中改變，效率曲線較陡，適用于負荷變化小或可以用調整機組運行臺數來適應負荷變化的電站。優點：結構簡單，造價較低。缺點：在偏離設計工況時效率會急劇下降。根據其特點，一般用于出力較小，水頭較低以及水頭變化幅度較小的水電站。
軸流轉槳式水輪機是奧地利工程師卡普蘭在1920年發明的，故又稱卡普蘭水輪機。其轉輪葉片一般由裝在轉輪體內的油壓接力器操作，可按水頭和負荷變化作相應轉動，以保持活動導葉轉角和葉片轉角間的最優配合，從而提高平均效率，這類水輪機的最高效率有的已超過94%。但是，這種水輪機需要一個操作葉片轉動的機構，因而結構較復雜，造價較高，一般用于水頭、出力均有較大變化幅度的大中型水電站。
軸流式水輪機轉輪主要包含轉輪輪葉、轉輪輪轂、泄水錐三部分組成。 ...
軸流式水輪機結構圖.dwg_下載(dwg格式) 機械圖紙
