      proe課程設計羽毛球收集裝置設計
      • 該文件為rar格式
      • 文件大小: 16.45 MB
      • 下載次數
      • 文件評級
      • 更新時間:2015-11-10
      • 發 布 人: lengbingbing
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
      • proe課程設計羽毛球收集裝置設計
      • proe課程設計羽毛球收集裝置設計

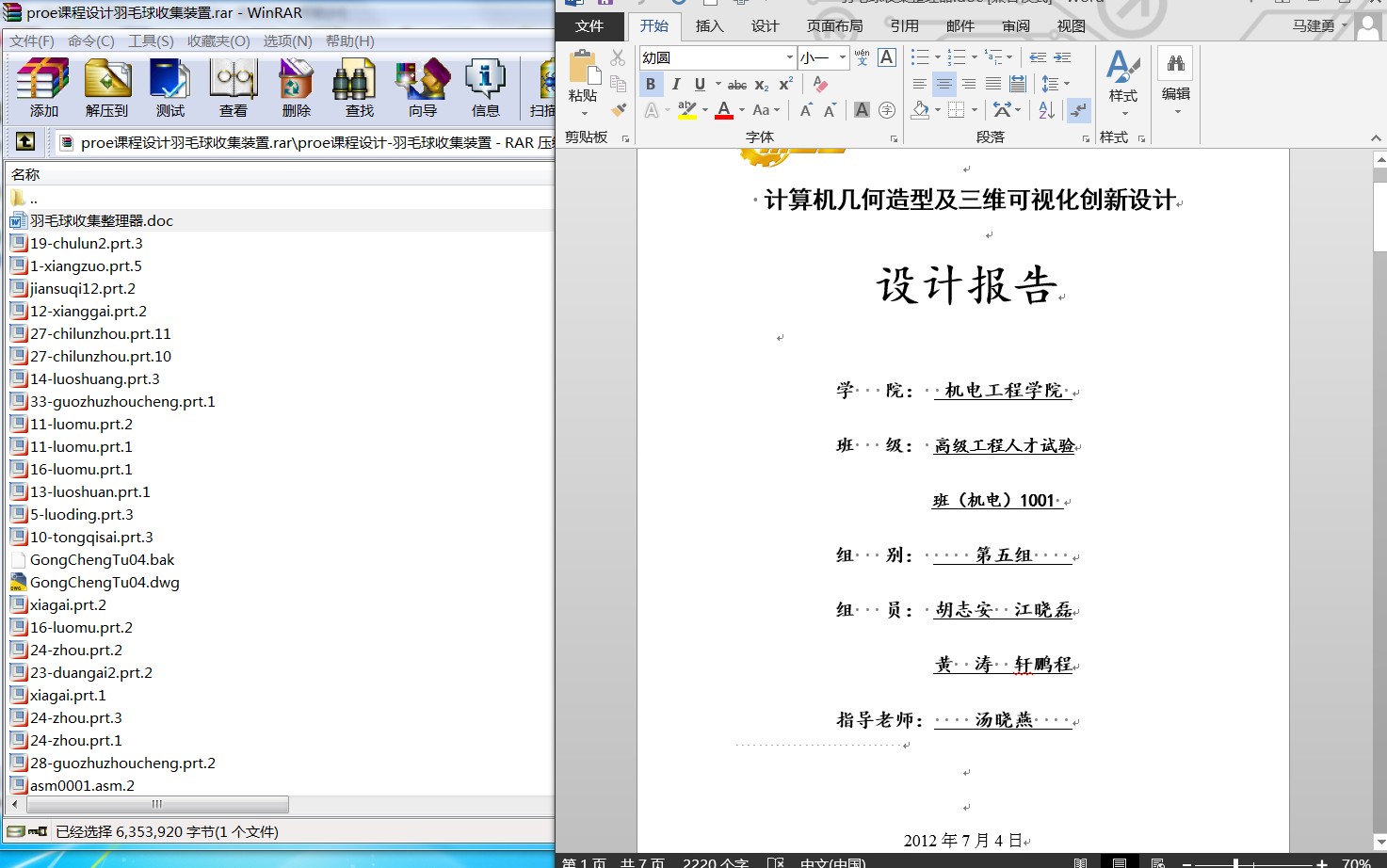

        含全套proe源文件和圖文并茂word建模過程
        羽毛球已經作為一項老少皆宜,有益身心的體育運動,深受大家的喜愛,越來越流行。在學習羽毛球的過程中,往往需要多球練習才能得到較好的學習效果。因此,練習場地往往是滿地的羽毛球,目前普遍的做法是讓學員們自己撿球放入箱內,再由學員或者專門的陪練將球按頭尾順序疊好后遞給教練發球。(如右圖為國家隊訓練的畫面,我國未來之星諶龍在為夏煊澤教練在疊球、遞球)
        中南大學的羽毛球館里,苗苗班的教學同樣存在這樣的情況。教練們每次從球框里拿球都要自己將球整理好,再發給同學們練習,效率不高。通過對教練們的交談中得知,他們希望擁有有一臺能夠自動收集和整理羽毛球的儀器,那樣他們的教學會方便、輕松很多。

        綜上所述,我們小組覺得很有必要設計一款能夠自動收集和整理羽毛球的機器,讓羽毛球的學習變得更加輕松,更加高效。
        二、設計目標
        設計一款有手推型的,能夠將地上散落的羽毛球收集起來,并且具有自動整理功能的羽毛球機器。
        具體目標:通過類似掃把和鏟子的組合,將地上的羽毛球的掃入小箱子中收納起來;再通過抬升機構將箱子內的羽毛球抬升并倒入整理裝置中;整理裝置將羽毛整理后放入特制的球筒中,從球筒中直接取出的球頭尾一致,繼續使用十分方便。
        三、工作原理
        1、羽毛球收集裝置
        通過模擬掃把和垃圾鏟掃地的過程,掃把和垃圾鏟一張一合將地上的羽毛球聚攏起來。再將掃把和垃圾鏟整體通過一個繞定軸轉動的過程,將收集到的羽毛球傾倒入箱子中。箱子的底面設計為斜坡,便于羽毛球的滑入和儲存。
        2、羽毛球抬升裝置
        通過液壓桿伸長,帶動連桿機構向上轉動。箱子是由轉軸固定,一直保持豎直狀態。在即將轉到機架頂部時,箱子側邊與機架頂的圓軸接觸,箱子發生傾倒,羽毛球倒入整理裝置中。
        3、羽毛球整理裝置
        羽毛球進入整理裝置的漏斗中,在重力作用下往漏斗細口流入,由于羽毛球頭部重,尾部輕的特性,下落的羽毛球頭朝下,漏斗細口處設計了較長的導管使得羽毛球能夠順利翻轉。為了能夠不易卡在細口處,我們設計了一個皮帶傳動機構,由電機帶動皮帶輪旋轉,并帶動漏斗旋轉起來。漏斗用兩個軸承固定于機架上,提高了其穩定性。
        4、羽毛球存放裝置
        漏斗管底下放置四個球筒在轉盤上,用于存放羽毛球。球筒兩端相通,在下端有小端蓋,打開后羽毛球可以很方便地取出。轉盤下方安裝有定位器,使得轉盤逆時針方向每旋轉90°可以卡住,保證與漏斗導管對心,使得球落入球筒中。
        ...
