K2往復式給煤機全套圖紙

文件大小： 7.07 MB
下載次數：
文件評級：
更新時間：2016-03-16
發 布人： 2514367167

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

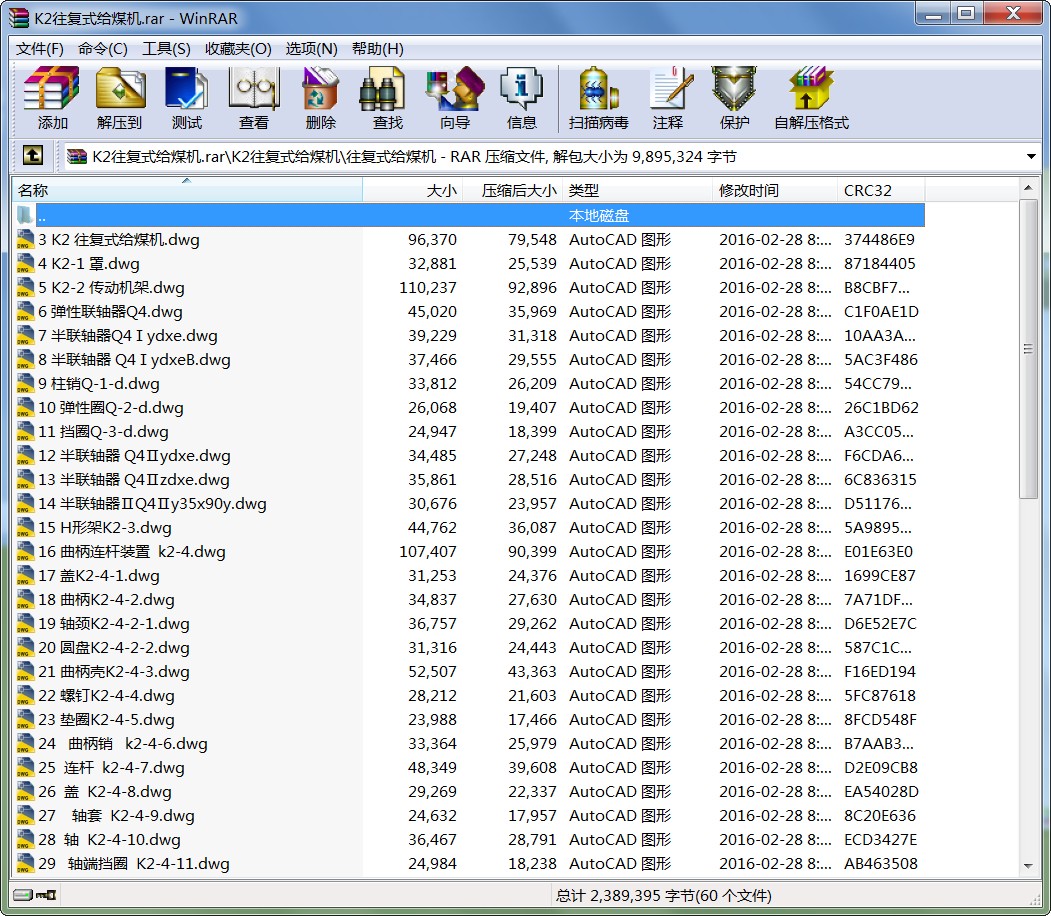

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

K2往復式給煤機.rar
K0 往復式給煤機.rar
往復式給煤機k0往復式給煤機k0往復式給煤機k0
k型往復式給煤機用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。K型往復式給煤機是利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動,從而把煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到受料設備中。K型往復式給煤機適用于礦山、礦井、選煤廠、中站、輸煤車間、港口散料碼頭等散料轉運，可將散料經料倉或直接進行均勻的轉載到膠帶機或其它篩選設備、貯存裝置等配合使用。實現對礦石、砂煤、糧食等散裝物料的均勻給料.本設備機體安裝于料斗下，傳動裝置為懸掛式，根據給料量的大小可分：K1、K2、K3、K4等幾種型號。

K型往復式給煤機(給料機)產品技術參數表：

型號規格 K-0 K-1 K-2 K-3 K-4
給料
能力
（t/h）底板行程
（mm）曲柄
位置無煙煤煙煤無煙煤煙煤無煙煤煙煤無煙煤煙煤無煙煤煙煤
200
150
100
50 4
3
2
1 100
75
50
25 90
67
45
22 150
112
75
39 135
100
68
34 225
170
133
55 200
150
100
50 330
247
165
83 300
220
150
75 590
440
295
148 530
395
268
132
曲柄轉速（r/min） 57 57 57 62 62
電動機 型號 YB160M1-8
（Y160M1-8） YB160M1-8
（Y160M1-8） YB160M1-8
（Y160M1-8） YB160M-6
（Y160M-6） YB200L1-6
（Y200L1-6）
功率 4 4 4 7.5 18.5
轉速（r/min） 720 720 720 970 970
減速機 型號
速比 JZQ-350
12.64 JZQ-350
12.64 JZQ-350
12.64 JZQ-400
15.75 JZQ-500
15.75
允許***
大粒度
（mm）含量10%以下
含量10%以上 250
200 350
300 400
350 500
450 700
550
設備
重量
（kg）帶料斗
不帶料斗 1127
1026 1251
1144 1481
1342 1927
1735 2737
2505

注：表中所列給料能力為調節閘門調到***大位置（相當不帶調節閘門時的能力）

k型往復式給煤機(給料機)產品工作原理與結構說明：
K型往復式給煤機由機架、底板（給煤槽）、傳動平臺、漏斗、閘門、托輥等組成。當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾料5°的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。本機可根據需要設有帶漏斗、不帶漏斗兩種形式。給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閘門，其給料能力由底板行程來達到。

K型往復式給煤機(給料機)產品外形圖：

K型往復式給煤機
k型往復式給煤機(給料機)安裝及使用:
1.往復式給煤機是固定安裝在儲料倉口下,在安裝前需要確定水平位置,將機架與倉口用螺栓緊固,然后再將傳動平臺安放在正確位置上,H形架與機架,傳動平臺焊牢,減速機、電動機找正安裝,調節適當,用螺栓緊固。
2.往復式給煤機安裝后需要進行空負荷試車,運轉當中,檢查各部件工作是否正常,滾動軸承***高溫升不得高于60℃。
3.依據卸料要求調節生產率時,將曲柄部位銷軸拔出,松動螺母,轉動曲柄殼的位置“1、2、3、4”選擇固定,將銷軸插入,聯結曲柄與曲柄與曲柄殼,緊固銷軸和螺母,調整完畢后再開車。
K型往復式給煤機（往復式給料機）日常檢修與維護:1.給料機運行前，煤倉內應貯有足夠原煤量，以避免裝煤入倉時，直接沖擊底板（給煤板）。
2.每月連續工作后應檢查機件有無松動等不正常現象，若有不正常現象出現，應立即檢修。
3.往復式給煤機與煤直接接觸的底襯板，其厚度磨損程度大于原厚度的二分之一必須進行修補或更換。
4.往復式給煤機轉動部件在連續工作六個月后，需檢查一次，拉桿部分的機件必須保持正常配合，如有不正常現象，立即修復或更換。
5.對往復式給煤機主要部件的維護：
a、減速機：每六個月檢查一次，同時對滾動軸承和箱體進行清洗或更換潤滑油。
b、電動機：按電動機規定的檢修養護要求進行。

K型往復式給煤機（往復式給料機）主要外形尺寸對照表:

型號 A B C H H1 H2 H3 L 11 12 13 14 15 16
K-0 1360 3100 846 210 210 325 1051 2450 840 1000 800 750 1040 750
K-1 1360 3100 1112 210 210 325 1051 2450 840 1000 800 750 1040 1000
K-2 1360 3540 1112 208 208 325 1297 2850 1150 1250 1050 1000 940 1000
K-3 1352 3950 1360 250 250 345 1340 3270 1400 1500 1300 1250 1157 1250
K-4 1622 4740 1632 330 330 345 1543 3850 1700 1750 1550 1550 1435 1500

型號 17 18 19 110 111 112 n*113 114 n*115 116 N*MD
K-0 550 500 500 830 35 191 1*200 131 1*190 190 14*M20
K-1 800 750 750 1080 35 275 1*280 131 1*190 190 16*M20
K-2 800 750 750 1080 35 208 1*208 91 1*225 225 17*M20
K-3 1050 1000 1000 1300 35 273 1*273 91 1*290 290 17*M20
K-4 1300 1250 1580 1580 35 270 1*270 96 1*320 220 20*M20
...
