      24ZC-Ⅲ-3回轉反吹風扁布袋除塵器全套圖紙








      • 該文件為rar格式
        •

      • 文件大小：
              1.04 MB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2016-03-17
        •

      • 發 布 人：
              2514367167
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 rar 格式（源文件可編輯），下載需要
                            20              積分

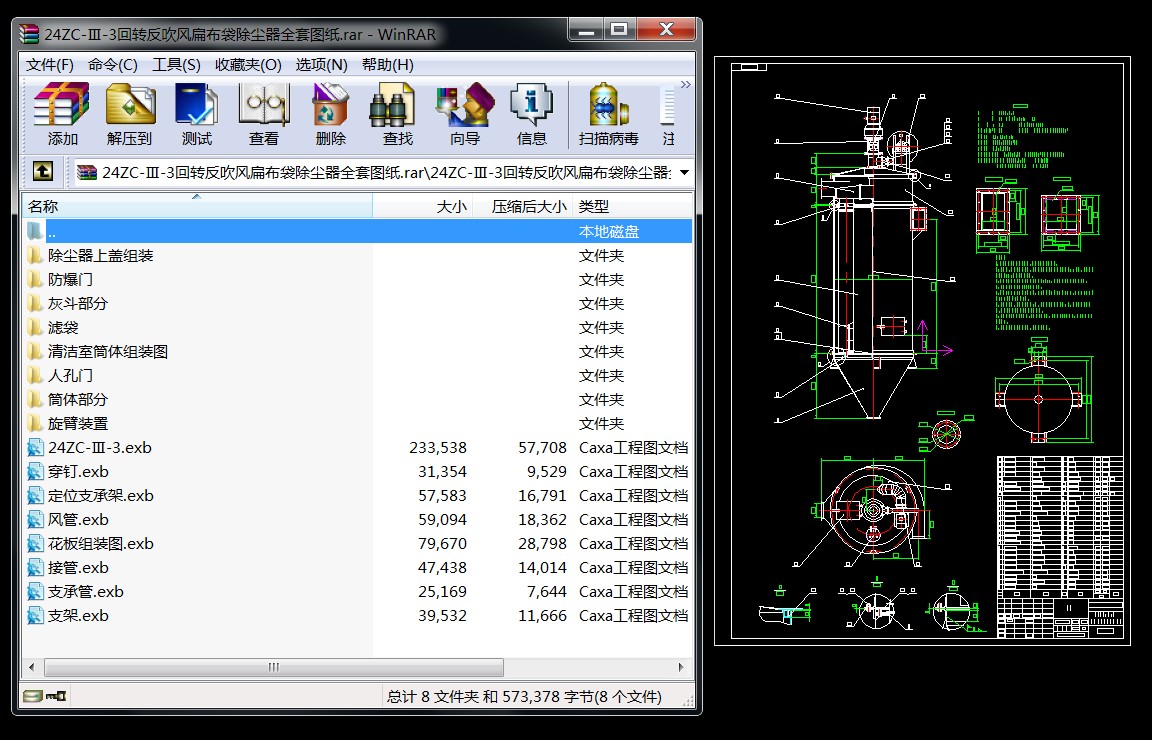

      •   24ZC-Ⅲ-3回轉反吹風扁布袋除塵器全套圖紙
        •













      •  安裝說明

1、吊裝時以過濾室筒體垂直，上法蘭面水平為基準。

2、安裝時，將定位支架轉動，使其上定位圈與花板梯形孔中心一一對應，垂直誤差不超過2mm，使平面基本水平。

3、旋臂反吹風噴口與濾袋導口間隙為2~4mm，其安裝要求詳見旋臂安裝圖。

4、灰斗出口可配用ø300星型閥卸灰。

5、本裝置適宜于風機負壓端工作，頂蓋靠本體內負壓及自重密封，如用于易爆煙氣或正壓工作則需用斜銷壓緊。

6、安裝完畢后，內外涂防銹漆一層，外表面再涂耐熱面漆一層。如處理腐蝕性介質，內部各暴露表面直接涂煙囪漆兩遍。

7、除塵器分N旋轉和S旋轉。P型和X型四種，本圖為P型N旋設計，應按設計要求型號加工。

8、設備重量不包括反吹風機、旋臂電機重量。 ...
        •


        •
