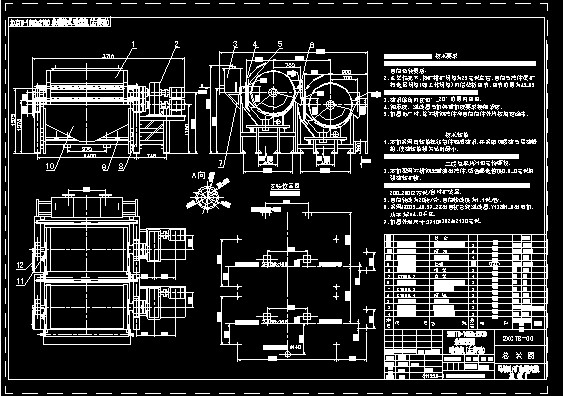

      2XCTB-1050x2100  永磁雙筒磁選機(左傳動)








      • 該文件為dwg格式
        •

      • 文件大小：
              247.75 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2016-07-15
        •

      • 發 布 人：
              2057746838
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分



      •   2XCTB-1050x2100  永磁雙筒磁選機(左傳動)
        •













      •                      技術要求

1.總裝后試車運轉時,園筒與磁系、槽體不允許有碰擦現象,

  園筒運轉靈活。

2.正常情況下,精礦排礦間隙為25毫米左右,園筒與槽體尾礦

  掃選區間隙(即工作間隙)可借墊板調節,調節范圍為45-65

  毫米,正常工作間隙為55-65毫米。

3.磁系偏角可在10°-20°范圍內調整。

4.軸承座、減速器與機架或機座要求接觸緊密。

5.機器出廠時,除不銹鋼槽體和園筒筒體外均按規定涂漆。





                     技術性能

1.本機采用高性能鍶鐵氧體組成磁系,并采取防漏磁與隔磁措

  施,使磁性能損失達到最小。

2.園筒表面磁感應強度：一段總平均>135毫特斯拉，

                     二段總平均>110毫特斯拉。

3.本機配用不銹鋼半逆流型槽體,適合濕選粒度0.6-0毫米的

  強磁性礦物。

4.生產能力為60-120噸/臺時，給礦濃度30%左右時可處理

  200-280立方米/臺時礦漿量。

5.園筒轉速為20轉/分,園筒線速度為1.1米/秒。

6.采用JZQ35-48.57-2Z型園柱齒輪減速器,Y132M1-6型電機，

  功率為2x4.0千瓦。

7.機器外形尺寸:3710x3624x2130毫米。

 ...
        •


        •
