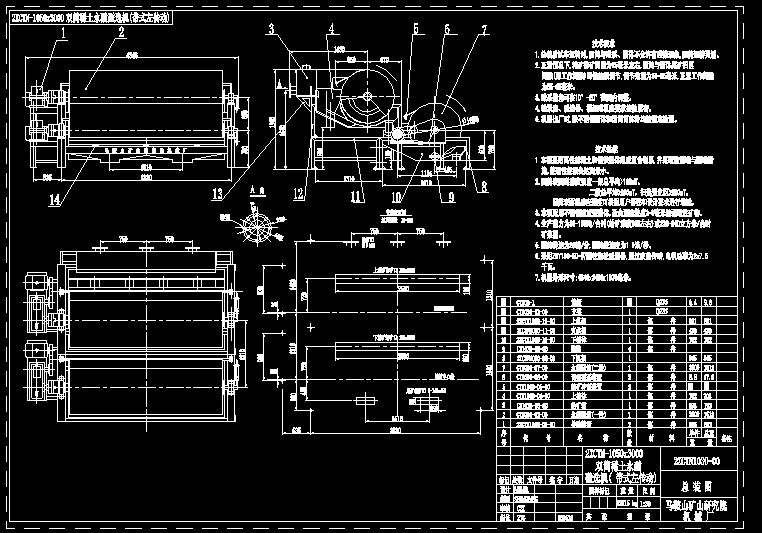

2XCTN-1050x3000 雙筒稀土永磁磁選機( 帶式左傳動)
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.總裝后試車運轉時,園筒與磁系、槽體不允許有碰擦現象,園筒運轉靈活。
2.正常情況下,精礦排礦間隙為25毫米左右,園筒與槽體尾礦掃區
間隙(即工作間隙)可借墊板調節,調節范圍為55-85毫米,正常工作間隙
為55-65毫米。
3.磁系偏角可在10°-20°范圍內調整。
4.軸承座、減速器、機架或機座要求接觸緊密。
5.機器出廠時,除不銹鋼槽體和園筒筒體外均按規定涂漆。
技術性能
1.本機采用高性能稀土和鍶鐵氧體組成復合磁系,并采取防漏磁與隔磁措
施,使磁性能損失達到最小。
2.園筒表面磁感應強度一段總平均>190mT，掃選強化區>200mT。
二段總平均>220mT，掃選強化區>260mT。
3.本機配用不銹鋼逆流型槽體,適合濕選粒度3-0毫米的強磁性礦物。
4.生產能力為80-150噸/臺時(給礦濃度30%左右)或230-340立方米/臺時
礦漿量。
5.園筒轉速為20轉/分,園筒線速度為1.1米/秒。
6.采用ZSY180-50-3硬齒面齒輪減速器,通過皮帶傳動,電機功率為2x7.5
千瓦。
7.機器外形尺寸:4348x3485x2365毫米。
...
