齒輪變量注漿泵

文件大小： 690.89 KB
下載次數：
文件評級：
更新時間：2014-07-17
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

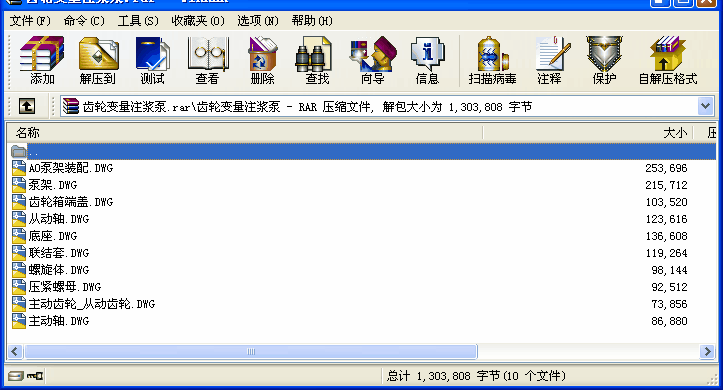

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

技術要求
1.總裝前，應按零件圖檢查主要配合零件是否符合圖紙要求，合格件才能參加裝配，還應清點成件、標準間是否齊全，相關油料、工具是否完備。防止總裝待件窩工和零件生銹。
2.所有零件總裝時都應該經過煤油清洗，其中軸承還應該汽油清洗。
3.裝配氈圈密封、O型橡膠密封圈、旋轉軸唇型密封圈時，均應涂抹黃油。在裝配盤根填料密封時，還應浸泡機油，再擠滲黃油。
4.在裝配軸承時，應裝入其容腔的2/3的黃油進行潤滑。
5.主、從動軸內的容腔供裝盛機油之用，應在總裝完畢之后注滿機油，再用δ=1的橡膠板及大圓頭螺釘緊固密封。
6.齒輪的裝配是關鍵，齒輪兩端側板的裝配是關鍵的關鍵，要求兩齒輪裝配好后，轉動靈活無卡，咬及單邊狀況。側板與齒輪兩端形成的側隙直接影響泵的效率。其間隙的大小用壓緊螺釘調節。初裝時側隙過小把齒輪卡得過緊時允許通過平磨側板解決。
7.電動機，泵架與底座的安裝應找水平且固定牢靠。所有緊固件也應油裝。
8.總裝完成空載試運半小時無異常振動，響聲及急劇升溫，算是總裝運轉合格（過長時間運轉，因無泥漿冷卻，齒輪及軸承都會很快發熱）。此時，可在所有外裸露零部件表面涂刷防銹漆，然后刷工程黃油漆。
9.CEM86－186兩相混合步進電機，要求采用PLC可編程控制器控制，轉速為0-1800r/min，實際轉速控制在0-400r/min。
10.本泵實際流量可控制在5-180L/min，壓力為0.6-16MPa。 ...
