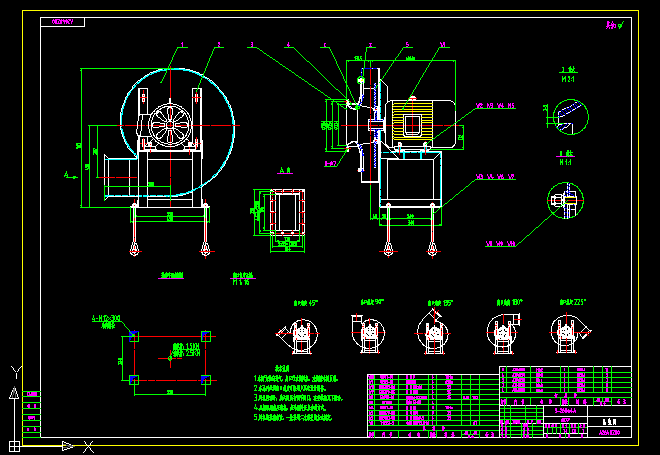

      風機9-26-4A總裝圖
      • 該文件為dwg格式
      • 文件大小: 232.76 KB
      • 下載次數1
      • 文件評級
      • 更新時間:2014-07-30
      • 發 布 人: 2711366507
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
      • 風機9-26-4A總裝圖
      • 技術要求
        1.本圖為軸向進氣,出口0°右旋風機,左旋按本圖反制。
        2.本系列風機出口角度可按用戶要求設計制作。
        3.風機啟動時,應關閉所有調節閥門,在空載情況下啟動。
        4.風機配用低壓電機,應采用降壓?jiǎn)?dòng)的方式。
        5.風機的基礎布置,一般采用二次灌漿的方式固定。

        說明
        1.風機制造應符合GB/T13275-91《一般用途離心通風機技術條件》的規定
        2.風機需按JB1416的規定進行機械運轉實驗,在規定轉速下,振動速度有效值不大6.3mm/s.其測量方法按JB/TQ334-87《通風機振動精度》的規定
        3.風機應按GB1236-85《通風機空氣動力性能實驗》進行性能實驗,在額定轉速下,在工作區域內,實際空氣動力性能實驗與給定曲線的偏差,在規定流量下,壓力偏差為±5%,或在規定壓力下,流量偏差為±5%,其全壓內效率不得低于對應效率的±5%
        4.風機須按GB/T2888-91《風機和羅茨風機噪聲測量方法》進行噪聲測量,其噪聲在最高效率工況點的比A聲級LSA≤30dB(A)
        5.風機外表須按JB/TQ332-83《通風機油漆技術條件》的規定,涂刷裝飾性油漆,其油漆涂層不允許有流掛、起泡、縮皺、銹蝕、失光及明顯的劃痕現象,色澤應均勻,面漆顏色、采用當年選定色。
        6.風機的外觀質量與清潔度符合JB/TQ339-84《通風機產品外觀質量與清潔度》的規定,外觀整潔、美觀大方。
        7.風機應在無載荷情況下啟動
        注:1.本圖為順時針旋轉風機,逆時針旋轉風機按圖反制
        2.風機重量不包括電動機及選用件重量
        ...
