      后橋主減速器及差速器總成








      • 該文件為dwg格式
        •

      • 文件大小：
              391.95 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-07-31
        •

      • 發 布 人：
              kongbei
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分

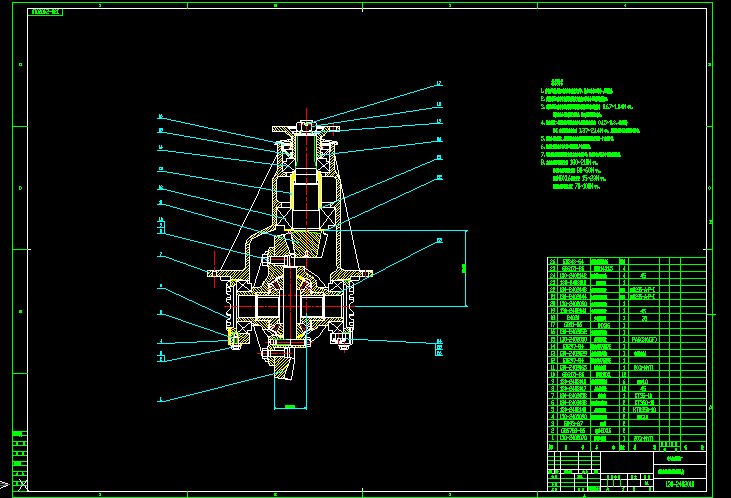

      •   后橋主減速器及差速器總成
        •













      •  技術要求

1、所有零部件在裝配前均應徹底清洗干凈，并在配合表面薄涂一層潤滑脂。

2、后橋圓錐主動齒輪調整墊片厚度應能保證驅動小錐齒輪的安裝距。

3、后橋圓錐主動齒輪軸承調整墊片厚應使前后軸承預負荷為 0.67~1.04N·m，    能使驅動小錐齒輪靈活轉動，且無明顯的軸向竄動。

4、連續旋轉二個調整螺環使驅動錐齒輪副的齒側間隙為 0.15~0.3，然后并緊    螺環，使軸承總負荷達到 1.37~2.14N·m，且用差速器軸承鎖片鎖牢防松。

5、驅動小錐齒輪前、后軸承以及差速器兩側軸承要求使用同一廠家的產品。

6、油封在裝配時應在其唇口部位涂以少許潤滑脂。

7、驅動錐齒輪接觸印痕在齒長方向應略偏小端，齒高方向應位于中部或略偏齒頂。

8、主動齒輪螺母擰緊力距 180~210N·m。

    從動齒輪螺母擰緊力距 80~60N·m。

    螺栓M8X16擰緊力距 15~23N·m。

    軸承蓋螺母擰緊力距 70~100N·m。 ...
        •


        •
