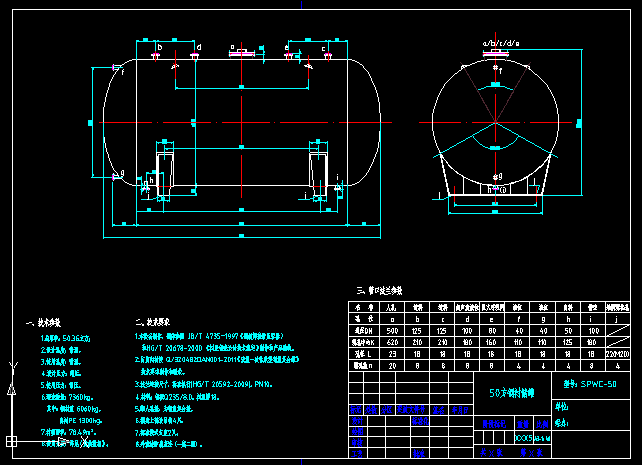

      50T臥式儲罐








      • 該文件為dwg格式
        •

      • 文件大小：
              95.03 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-08-02
        •

      • 發 布 人：
              2711366507
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分



      •   50T臥式儲罐
        •













      •  50T臥式儲罐

一、技術參數

1.總容積：50.36立方；2.設計溫度：常溫。3.使用溫度：常溫。

4.設計壓力：常壓。5.使用壓力：常壓。6.理論重量：7360kg。其中：鋼材重 6060kg。內襯PE 1300kg。7.襯塑面積：78.49m 。8.使用介質：詳見《腐蝕數據》。



二、技術要求

1.本設備制作，鋼體參照 JB/T 4735－1997《鋼制焊接常壓容器》和HG/T 20678-2000 《襯里鋼殼設計技術規定》制作和產品驗收。

2.防腐內襯按 Q/320482DAN001-2011《滾塑一次性成型鋼塑復合罐》技術要求制作和驗收。

3.法蘭連接尺寸，標準執行(HG/T 20592-2009)，PN10。

4.材料：鋼板Q235/8.0。襯塑厚18。

5.配人孔蓋，為鋼塑復合蓋。 ...
        •


        •
