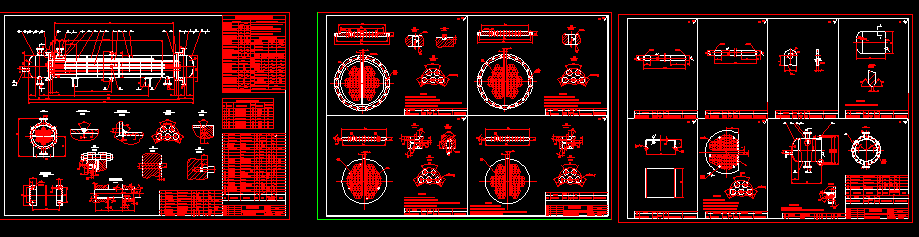

列管冷卻器套圖(拆分成13張)
      • 該文件為dwg格式
      • 文件大小: 350.5 KB
      • 下載次數0
      • 文件評級
      • 更新時間:2014-08-12
      • 發 布 人: 2303143778
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
      • 列管冷卻器套圖(拆分成13張)
      • 技術要求
        1.管板密封面應與軸線垂直,其垂直度允差為0.3mm.
        2.管孔應嚴格垂直于管板密封面,其垂直度允差為0.06mm.
        3.管板鉆孔后≥96%允差孔橋?qū)挾缺仨殹?.892mm,允許的最小孔橋?qū)挾葹?.475mm(且≤4%個孔)。
        4.其它制造要求按 GB151-1999<<管殼式換熱器>>執行。

        技術要求
        B面待管箱熱處理后與法蘭密封面一起二次加工。

        技術要求
        1.焊接型式及尺寸按總圖技術要求.
        2.管箱組焊后,應進行消除應力熱處理,密封面待熱處理后進行二次加工.

        技術要求
        1.折流板應平整,平面度允差為3mm.
        2.相鄰兩管孔的中心距偏差為±0.3mm.允許有4%相鄰兩孔中 心距偏差為±0.50mm.任意兩管孔中心距偏差為±1.0mm.
        3.換熱管孔兩側必須倒1×45°倒角,并除去周邊的毛刺. ...
