      HTK200A數控回轉工作臺外觀圖
      • 該文件為dwg格式
      • 文件大小: 1.66 MB
      • 下載次數0
      • 文件評級
      • 更新時間:2014-08-18
      • 發 布 人: 2303143778
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

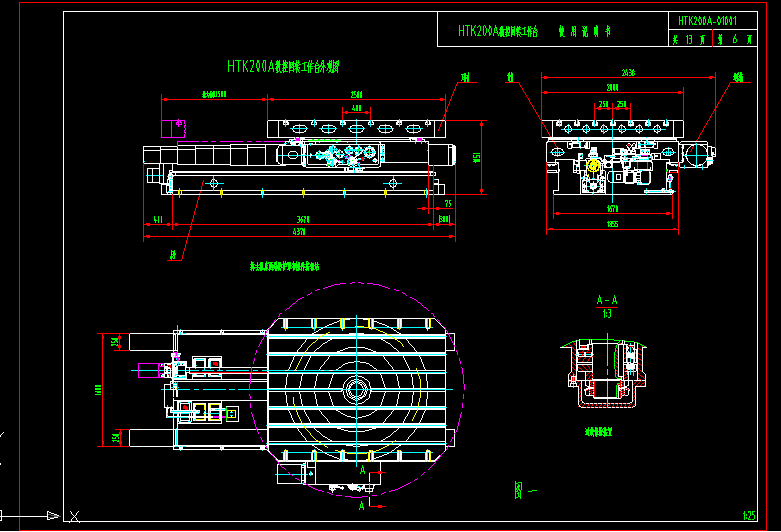

      • HTK200A數控回轉工作臺外觀圖
      • 數控回轉工作臺是數控銑床常用部件,常作為數控銑床的一個伺服軸,即立式數控銑床的C軸和臥式數控銑床的B軸。數控回轉工作臺適用于板類和箱體類工件的連續回轉加工和多面加工,由數控系統控制。
        工作時,首先由氣液轉換裝置14中的電磁換向閥換向,使其中的汽缸左腔進氣,右腔排氣,活塞桿15向右退回,油腔13及管路中的油壓下降,夾緊液壓缸1上腔減壓,活塞2在彈簧5的作用下向上運動,拉桿3松開工作臺。同時觸頭12退回,松開夾緊信號開關9,壓下 松開信號開關10。此時直流伺服電動機開始驅動工作臺回轉(或分度)。工作臺回轉完畢(或分度到位)后,氣液轉換裝置中的電磁換向閥換向,使汽缸右腔進氣,左腔排氣,活塞桿向左伸出,油腔、油管及夾緊液壓缸上腔的油壓增加,使活塞壓縮彈簧,拉桿下移,將工作臺壓 緊在底座8上,同時觸頭在油壓作用下向外伸出,松開松開信號開關10,壓下夾緊信號開關9。工作臺完成一個工作循環后,零位信號開關發出信號(圖4-18中沒有包括零位信號開 關),使工作臺返回零位。手搖脈沖發生器11可用于工作臺的手動微調。 ...
