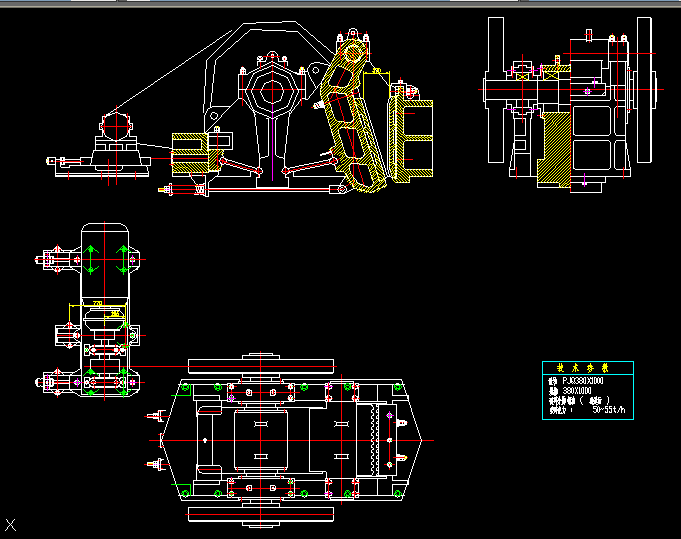

鋼渣破碎機安裝圖 PJQ380X1000.
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 鋼渣粉碎機是粉碎礦石工序不可缺少的設備，其中鋼渣粉碎機尤為出名。
用途
鋼渣粉碎機經過不斷的實踐和改進，結構上大體一致，但由于鋼渣粉碎機具有結構簡單，工作可靠，制作容易，維護方便，費用較低等優點。所以至今仍廣泛用于選礦，建筑材料，等領域。破在選礦工業中一般用來對堅硬或中硬礦石進行粗破，中破，在小型礦山生產中也有細碎作用。
注意：該鋼渣粉碎機俗稱鄂破，其實兩者都是同指一個粉碎機設備。
該鋼渣粉碎機優點：粉碎比大，產品粒度均勻，結構簡單，工作可靠，維修簡便，運營費用低。
鋼渣粉碎機主要用于對各種礦石與大塊物料的中等粒度粉碎，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。被粉碎物料的最高抗壓強度為320MPa。
2常用類型
鋼渣粉碎機種類約上百種，但就其運動性質來說未超出簡擺和為3-6。鋼渣粉碎于1858年出現于美國，近130多年的發展尤為迅速，各種新產品不斷涌現，如：BLM型負支撐鋼渣粉碎機；KUE-KUE型型式粉碎機；BUI型慣性沖擊鋼渣粉碎機；零懸掛單肘板鋼渣粉碎機等。這些產品廣泛采用現代尖端技術，如：腔型的計算機優化設計；液壓控制技術；滑動軸承改為滾動軸承；液壓承載和過載保護；縮小偏心距增大擺動頻率以實現細碎；利用層壓粉碎原理改進產品粒度以實現大粉碎比，改變懸掛和支撐方式以改變動運動狀態來提高能力降低磨耗等等。
3工作原理
編輯
該粉碎機工作時，電動機通過皮帶輪帶動偏心軸旋轉，使動周期地靠近、離開定，從而對物料有擠壓、搓、碾等多重粉碎，使物料由大變小，逐漸下落，直至從排料口排出。
由于本機的性能（負支撐、零懸掛）和機械結構的眼制，設計中采用了單、雙耳動的鑲嵌式結構，使得機器的結構顯得十分緊湊。
排料口的調節
雙腔雙動鋼渣粉碎機的排料口寬度可以根據用戶需要隨時調節，通過調節肘板的位置（用機器側面的兩對螺栓頂絲調整），以調整墊片置于肘板之后，然后放松螺栓頂絲即可得到所需要的排料口尺寸，排料口的調整范圍為5-30mm。
給料調節裝置
本機的上部設置了一個給料斗，在其中間設置有給料調節擋板。此擋板可以向主、副粉碎腔側進行調整，其作用是借此板的傾斜角度來控制兩個粉碎腔中的入料量。
復位彈簧
本機設計中采用了單，雙耳動的鑲嵌式結構，與傳統粉碎機相比在結構上則完全不同，復位彈簧的設置受其結構限制，只能采用這種方式，在兩個動的后方中部以拉簧形式將其預先拉緊。
過載保護
PSSl50X 400雙腔雙動鋼渣粉碎機的過載保護設計參考了傳統的負支撐鋼渣粉碎機的結構，肘板座與機架為-體，以肘板鉸結在機架和動上，使其起到過載保護的作用。 ...
