      卷筒用球面滾子聯軸器
      • 該文件為dwg格式
      • 文件大小: 96.98 KB
      • 下載次數0
      • 文件評級
      • 更新時間:2014-08-24
      • 發 布 人: 2841899187
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

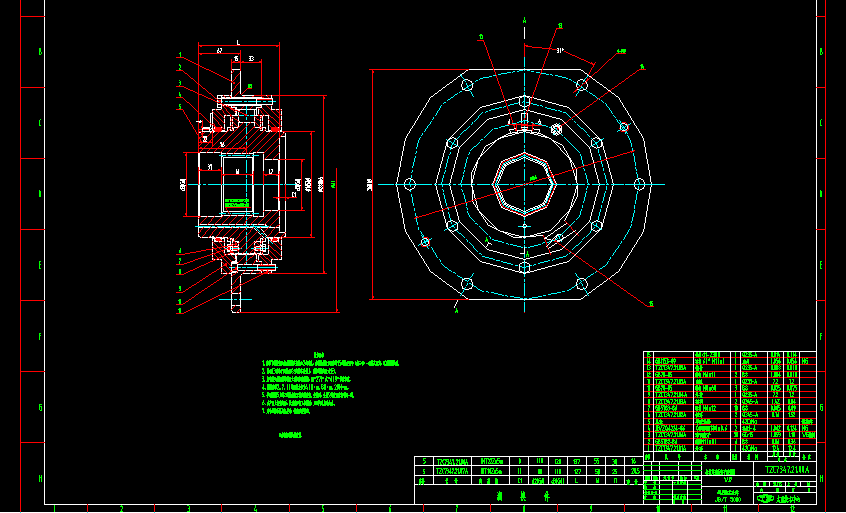

      • 卷筒用球面滾子聯軸器
      • 技術要求
        1. 序號7螺栓裝配前在螺栓頭部鉆φ2的通孔,在螺栓擰緊后用序號15的鐵絲兩個(或三個)一組將其固定,以防螺栓松動。
        2. 指針13對稱于兩螺釘頭之間焊在外蓋上,角焊縫焊角尺寸為3。
        3. 所有螺紋緊固件的螺紋上涂厭氧膠粘接,用“271”或“609”號樂泰膠。
        4. 螺栓序號2、7、10的預緊力矩為40N·m、8N·m、20N·m。
        5. 半聯軸器5上的三道刻痕表示軸向補償量。安裝時,外蓋9外表面對準中間一道。
        6. 在產品上安裝好后,從油嘴口打入潤滑脂,至通氣孔出油為止。
        7. 序號8擋板厚度超差時,修磨后再裝配。


        ※未包括調換件重量。
        ...
