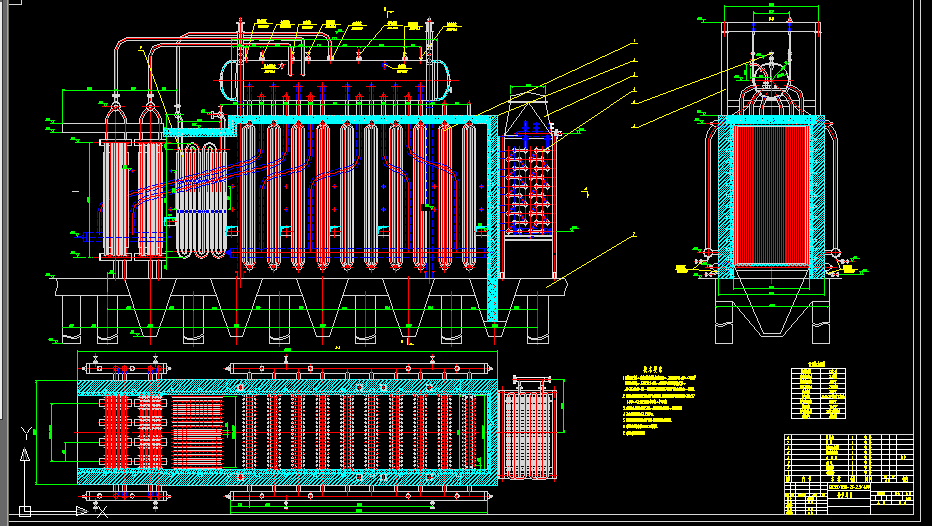

12噸余熱鍋爐總圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 鍋爐設計系以<<蒸汽鍋爐安全技術監察規程>>,ZBJ98011-88<<工業鍋爐 通用技術條件>>.GB9222-88<<水管鍋爐受壓元件強度計算>>JB/DQ1060-82<<層狀燃燒及沸騰燃燒工業鍋爐熱力技算方法>>為依據
2. 制造除按機械部有關工業鍋爐專業標準外,主要質量指標還應達到JB/DQ1371-88<<工業鍋爐質量分等標準>>中的要求.
3. 鍋爐給水應符合GB1576<<低壓鍋爐水質標準>>規定的要求.
4. 總體水壓試驗壓力3.32MPa.
5. 省煤器和連接煙道由用戶自配.省煤器安裝由用戶自定.
6. 本圖地基.鋼架參考YR92101設計圖.
7. 本圖為原余熱爐改造圖
技術參數
額定蒸發量 12噸/時
蒸汽出口壓力 2.5兆帕
蒸汽出口溫度 400°C
鍋筒工作壓力 2.65兆帕
給水溫度 105°C
煙氣流量 35000標準立方米
煙氣進口溫度 850°C
排煙溫度 240°C
煙氣粉塵含量 70毫克/標準立方米
適用余氣 水泥窯爐 ...
12噸余熱鍋爐總圖_下載(dwg格式) 機械圖紙
