      PEX250×1000細顎破碎機總裝圖








      • 該文件為dwg格式
        •

      • 文件大小：
              358.31 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-08-31
        •

      • 發 布 人：
              1816359964
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分

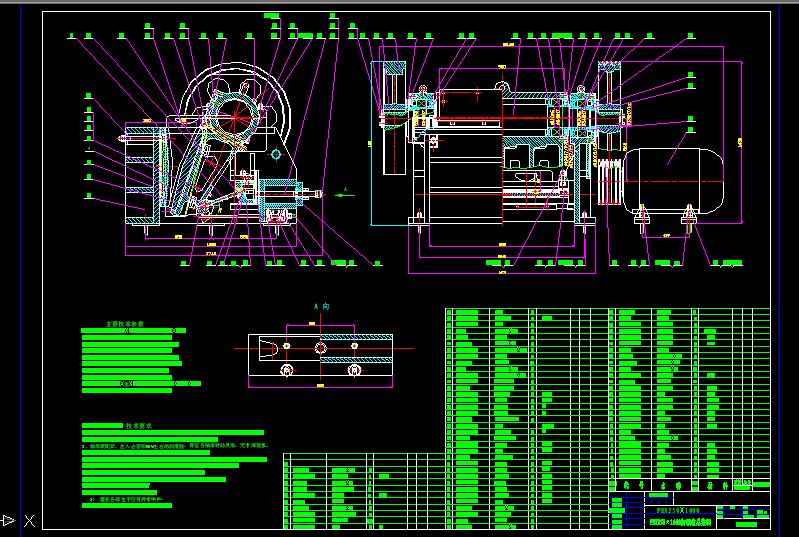

      •   PEX250×1000細顎破碎機總裝圖
        •













      •           主要技術參數

1、進料口尺寸（寬X長）  mm      250X1000

2、最大進料塊尺寸       mm      210

3、排料口調整范圍       mm      25--60

4、偏心軸轉速           rpm     330

5、處理能力             T/h     30--65

6、電動機       型號            Y280M-8

                功率    kW      30

                轉速    rpm     740

7、外形尺寸（長X寬X高） mm     2845X1745X1450

8、質量                 kg     6570





                 技術要求

1、安裝機架或動顎的端蓋時采用紙墊的多少或厚薄，應按測定情況而定，以剛好

   壓住軸承外圈端面為佳（左側機架軸承孔的端蓋例外）。

2、軸承裝配后，注入占容積50%左右的潤滑脂，保證各軸承轉動靈活，無卡滯現象。

3、肘板與肘板墊接觸應均勻，其間隙不得大于1.5毫米。

4、鄂板與前墻支撐面和動顎支撐面間應接觸均勻，其最大縫隙不得大于1.5毫米。

5、螺套（PEX25100-40)裝入機架相應孔后，應將其與機架點焊牢固。

6、活動鄂板與固定鄂板的間隙調整范圍為15-50毫米。

7、整機裝配后，應進行空載試車，連續運轉時間不少于2小時，

   1） 軸承溫升不超過30 C.

   2） 飛輪、大帶輪運轉平穩。

   3） 整機各部位不應有異常響聲。

   4） 各緊固件應牢靠，無松動現象。











 ...
        •


        •
