2000立方拱頂油罐套圖
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

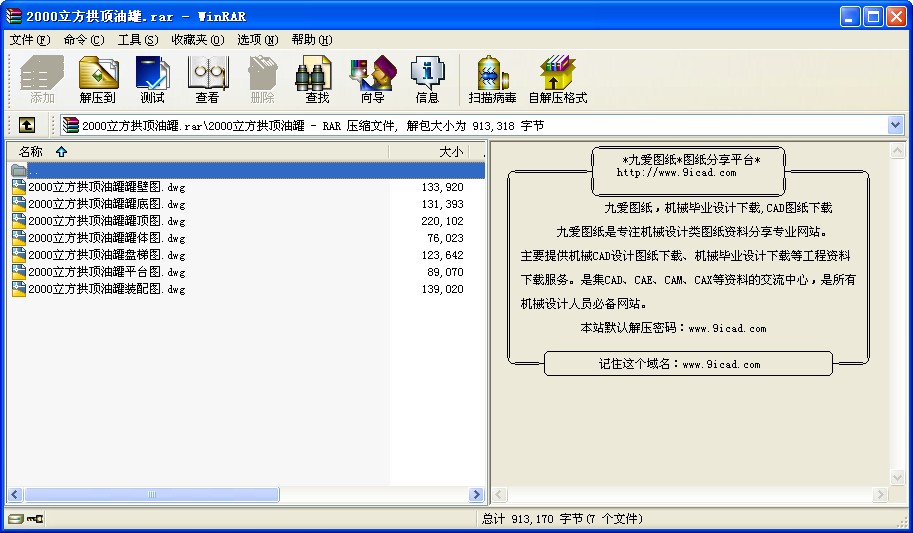

- 2000立方拱頂油罐套圖
大型油罐指的是容量為100立方米以上、由罐壁、罐頂、罐底及油罐附件組成的儲存原油或其他石油產品的容器。
大型油罐定義一般容量為100立方米以上。拱頂油罐的基本尺寸指的是油罐直徑和高度。一般油罐名義容量確定后勤部后，即可選擇油罐的基本直徑和高度的組合，其中，總有一種組合尺寸，可使油罐建議投資費用最低或使油罐使用鋼材最省。過去我國的油罐一般按鋼材耗量最少確定，大多為矮胖型，現已逐步過渡到投資最省（即考慮占地的費用）選型，故現多為瘦高型油罐。
油罐名義容量可按下式近似計算；
V≈πD2h/4
式中 V——油罐名義容量，立方米；
D——油罐基本直徑，立方米；
H——油罐罐壁高度，立方米；
名義容量 它是油罐的理論容量，在設計油罐時，是以名義容量來選擇油罐的高度和直徑的。我們平時稱某3000立方米 油罐或5000立方米油罐，該容量即名義容量。
儲存容量 即油罐的實際容量。一般油罐都有有一個安全容量，油罐上部留有一定的空間，其高度為A，A一般是根據油罐結構及罐壁上部的附件（如泡沫發生器，罐壁通氣孔等）決定的。
作業容量 油罐使用時，進出油管下部的一些油品不能發出，這些油品通常稱“死量”，其高度為B。該容量通常是油庫量員、司泵員等所必須掌握的，以便合理調度和安全收發.
標準系列
目前我國常見的拱頂油罐標準系列有：100立方米、200立方米、300立方米、500立方米、700立方米、1000 立方米、2000立方米、3000立方米、5000立方米、10000立方米、20000立方米、30000立方米、50000立方米、100000立方米、120000立方米。
基本結構
大型油罐的基本結構由罐壁、罐頂、罐底及油罐附件組成。油罐的罐壁圈板縱向焊縫一般為對接式，環向焊縫，中，小容量油罐一般采用套筒式，大容量油罐一般為混合式。罐壁鋼板必須滿足強度要求，還要滿足穩定性的要求。一般分為立式拱頂油罐，立式錐頂油罐，球形油罐。結構形式分為對接，搭接兩種。
拱頂油罐的底板的一般有兩面三刀種結構形式，罐底板的中間部分稱中幅板，邊緣的部分稱邊緣板。當油罐直徑D<12.5m時，一般采用矩形中幅板和邊緣組成的排版形式，當D≧12.5時,采用周邊為弓形邊緣板組成的排版形式. ...
2000立方拱頂油罐套圖_下載(rar格式) 機械圖紙
