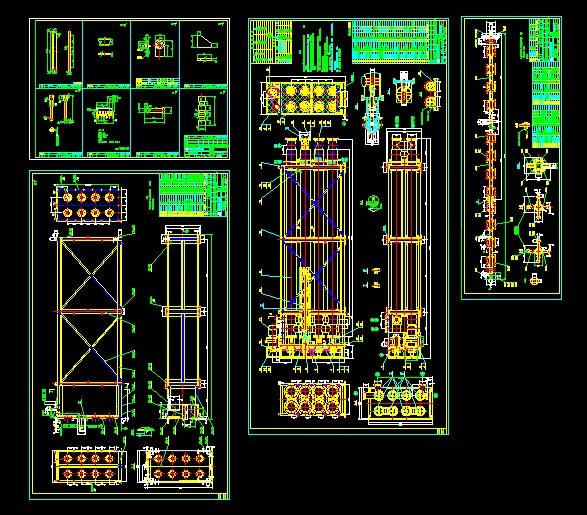

刮刀套管式結晶器 60m2 (2-B441ABC)

文件大小： 932.4 KB
下載次數：
文件評級：
更新時間：2014-09-07
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1，本設備應按QJ/JHJ02.107-2004《聚甲醛刮刀套管式結晶器技術條件》的有關規定進，檢查與驗收。
2，內件裝配前應清洗干凈并吹干，不得有油污。滾動軸承裝配時應填 7019-1潤滑脂或鋰基 2號潤滑脂。
3，套管及連接管全部組焊裝配后（可裝內件），內管與管間分別進行水壓試驗，試驗壓力內管 0.5MPa，外管1.1MPa.水壓試驗要求按GB150的有關規定進行。水壓試驗合格后，立即將水放凈并用壓縮空氣將內部吹干。
4，套管組對時端法蘭面到槽鋼的尺寸應按圖要求保證。8根套管，每根安裝位置（上下左右尺寸）必須按圖要求。誤差小于 0。3mm.并保證各管之間焊接相聯后位置誤差不變。
5。內軸裝配完后應逐根手動盤車，應轉動良好。
6，設備試運行時內管應裝滿水，加壓 0。6MP ，運轉 3小時，并應無泄漏。
7，設備碳鋼加工表面涂放銹油，碳鋼非加工面涂 H06-2鐵紅環氧脂底漆。面漆兩遍淺灰色醇酸磁漆。件19 套管的內管內表面拋光處理粗糙度0.2，其它不銹鋼表面酸洗鈍化處理。
8，減速機型號：XWDB22-8215-43。（電機功率 22KW 1500 防爆等級EXD BT4，防護等級IP55）。
9 , 電機變頻調速，調速范圍 900-2000rpm
10 減速機旋轉方向按圖，不可反向。 8根轉動軸安裝方向按圖。

技術要求
1 焊接各向尺寸誤差小于 2 mm。各向形位誤差小于
2 圖中焊接坡口火焰切割成型。

技術要求
1 件18-12，18-27墊待螺栓把緊后四邊與鋼管
2 鋼管全長直線度 2mm
3 注意方位 ...
