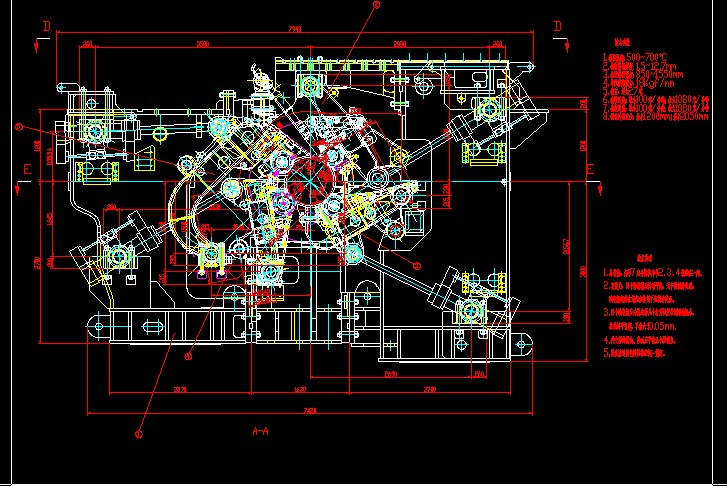

卷曲機總圖 Z2601[1].00
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1.總裝前,序號7應分別和序號2、3、4裝配在一起。
2.安裝后,四個助卷輥應轉動平穩,無卡阻扭曲現象,助卷輥架體在液壓缸作用下應擺動靈活。
3.四個助卷輥應分別選擇幾個打開位置檢測助卷輥與,芯軸的平行度,不能大于0.05mm.
4.外支撐的擺動、移動應平穩無卡阻現象。
5.設備涂漆顏色按照機組統一規定。
技術參數
1.卷取溫度:500~700°C
2.卷取帶鋼厚度:1.5~12.7mm
3.卷取帶鋼寬度:850~1550mm
4.單位卷取張力:18Kgf/mm
5.卷重:最大27噸
6.卷取速度:最小100米/分鐘;最大1080米/分鐘
7.卷取速度:最小100米/分鐘;最大1080米/分鐘
8.鋼卷外圓直徑:最小1200mm;最小2050mm ...
卷曲機總圖 Z2601[1].00_下載(dwg格式) 機械圖紙
