      長軸桿注塑模








      • 該文件為dwg格式
        •

      • 文件大小：
              80.97 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-09-08
        •

      • 發 布 人：
              kongbei
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分

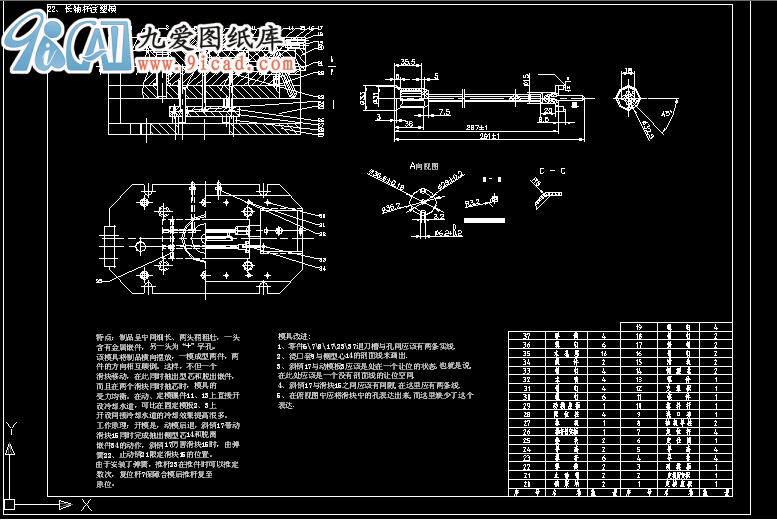

      •   長軸桿注塑模
        •













      •  特點：制品呈中間細長、兩頭稍粗壯，一頭含有金屬嵌件，另一頭為“+”字孔。

該模具將制品橫向擺放，一模成型兩件，兩件的方向相互顛倒。這樣，不但一個

滑塊移動，在此同時抽出型芯和脫出嵌件，而且在兩個滑塊同時抽芯時，模具的

受力均衡。在動、定模鑲件11、13上直接開設冷卻水道，可比在固定模板2、3上

開設間接冷卻水道的冷卻效果提高很多。

工作原理：開模是，動模后退，斜銷17帶動滑塊15同時完成抽出側型芯14和脫離

嵌件34的動作，斜銷17厲害滑塊15時，由彈簧22、止動銷21限定滑塊15的位置。

由于安裝了彈簧，推桿23在推件時可以推定數次，復位桿7保障合模后推桿復至

原位。

模具改進:

1、零件678172337退刀槽與孔間應該有兩條實線.

2、澆口套9與側型心14的剖面線未畫出.

3、斜銷17與動模板3應該是處在一個讓位的狀態,也就是說,

在此處應該是一個沒有剖面線的讓位空間.

4、斜銷17與滑塊15之間應該有間隙,在這里應有兩條線.

5、在俯視圖中應將滑塊中的孔表達出來,而這里缺少了這個表達.

 ...
        •


        •
