收音機外殼注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

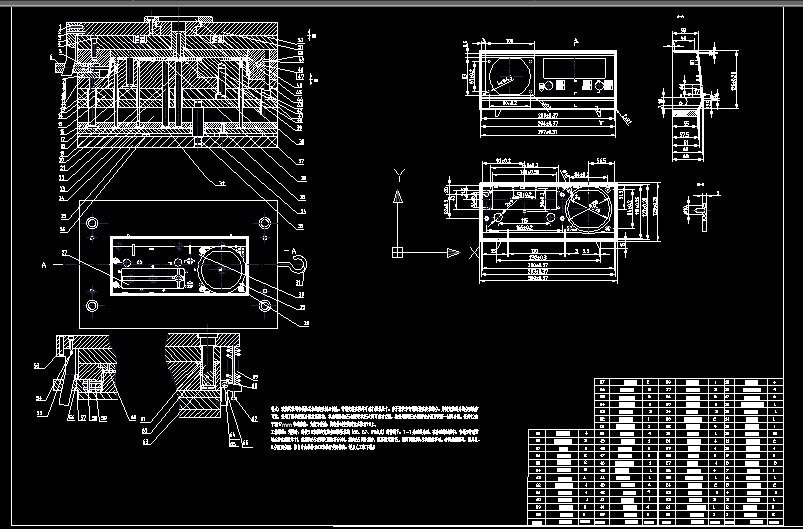

- 特點：該模具采用彎銷抽芯機構成型制品側孔。彎銷安裝在模外可縮小模板尺寸。由于滑塊和彎銷均設在定模部分，為使定模部分的分型動作可靠，采用了擺鉤定距分型拉緊機構，考慮到擺鉤65與固定板15之間可能有空隙，特采用彈簧36輔助該分型面以第一時間分型。嵌件12位于深17mm窄的腔底，為便于安放，將嵌件的安裝孔設在推桿19上。
工作原理：開模時，彈簧36和擺鉤定距分型拉緊機構（66、67、69組成）的作用下，Ⅰ-Ⅰ分型面分型。在分型的過程中，彎銷3帶動滑塊6抽出側型芯11，當擺鉤65碰到定距拉桿69時，擺鉤65向外擺動，脫離固定板15，繼而凹模板49被限制移動。動模繼續后退，模具Ⅱ-Ⅱ分型面分型。推出時由推件板13和推桿共同推出，最后人工取下制品
...
收音機外殼注塑模_下載(dwg格式) 機械圖紙
