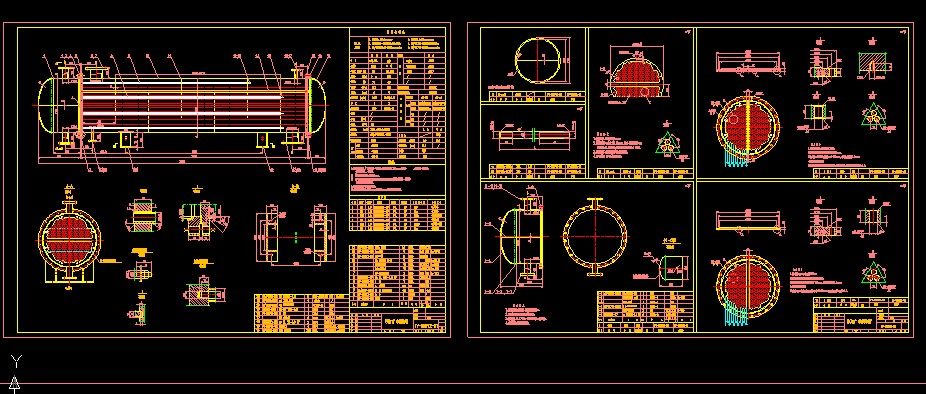

冷卻器套圖 80m2
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、換熱管的標準為GB/T13296-1991，其外徑偏差為±0.20mm，壁厚偏差為 +12% -10% 。Q235-B鋼板標準 為GB3274-1988。
2、 管板密封面與殼體軸線垂直，其公差為1mm。
3、 所有對接接頭和接管與殼體的焊接接頭均應全焊透，焊接接頭型式和基本尺寸按HG20583-1998 《鋼制化工容器結構設計規定》選用。
4、封頭成形后最小厚度應≥5.22mm。
5、在適當位置設置產品銘牌架，厚度3mm，高度60mm，長度寬度按銘牌，材料同本體。
技 術 要 求
1.折流板應平整，平面度公差為3mm。
2.相鄰兩管的孔中心距離為±0.3mm,允許有4%相鄰兩孔中心距
離偏差為±0.5mm,任意兩管孔中心距偏差為±1mm。
3.折流板與管板一起配鉆,鉆孔后應除去管孔周邊毛刺。
4.切口朝下3塊，切口朝上3塊需開通流孔。
技 術 要 求
1.密封面應與軸線垂直，垂直度允許為0.25m。
2.管孔應嚴格垂直與管板密封面，其垂直公差為0.08mm。
3.管板鉆孔后≥96%允許孔橋寬度必須≥11.9mm,允許的最小孔橋寬度為6.5mm。
4.鉆孔后應除去管孔周邊毛刺。
5.螺栓孔中心圓直徑和相鄰兩螺栓孔間弦長極限偏差為±0.6mm，任意兩螺栓孔弦長極限偏差為±1.5。
技 術 要 求
1.密封面應與軸線垂直，垂直度允許為0.25m。
2.管孔應嚴格垂直與管板密封面，其垂直公差為0.08mm。
3.管板鉆孔后≥96%允許孔橋寬度必須≥11.9mm,允許的最小孔橋寬度為6.5mm。
4.鉆孔后應除去管孔周邊毛刺。
5.螺栓孔中心圓直徑和相鄰兩螺栓孔間弦長極限偏差為±0.6mm，任意兩螺栓孔弦長極限偏差為±1.5。
技 術 要 求
1.管箱焊后做消除應力熱處理，密封面熱處理后精加工。
2.隔板與殼體雙側滿焊，焊角腰高6mm。
3.法蘭鍛件按JB4726-2000制造，檢驗及驗收。
4.法蘭焊接要求及焊條牌號見總裝圖。
...
冷卻器套圖 80m2_下載(dwg格式) 機械圖紙
