      液處理釜cad圖紙 13.9m3
      • 該文件為dwg格式
      • 文件大小: 567.91 KB
      • 下載次數0
      • 文件評級
      • 更新時間:2014-09-12
      • 發 布 人: kongbei
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

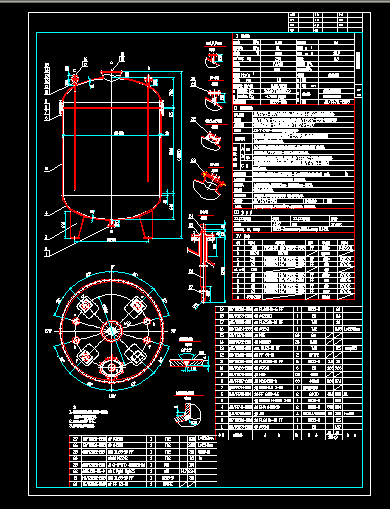

      • 液處理釜cad圖紙 13.9m3
      • 技術要求
        JB/T4735-1997《鋼制焊接常壓容器》;參照HG20584-1998《鋼制化工容器制造技術要求》
        HG/T20678-2000《襯里鋼殼設計技術規定》;HG/T20677-1990《橡膠襯里化工設備》
        罐體及其封頭Q235-B熱軋,板材標準按GB/T3274-2007
        JB/T4709-2000《鋼制壓力容器焊接規程》
        除圖中注明外,其余焊接接頭按HG20583-1998之規定,角接接頭的焊腳高度按較薄板的厚度,法蘭的焊接按相應法蘭標準中規定。
        A.B類焊接接頭無損檢測長度占各條焊接接頭長度的10%,局部無損檢測應優先選擇T形接頭部位。
        射線檢測符合JB/T4730.2-2005規定中III級為合格。
        拼接封頭的對接接頭成型后100%無損檢測,射線檢測符合JB/T4730.2-2005規定中III級為合格。
        容器法蘭與圓筒或封頭間的連接焊縫表面應進行磁粉檢測,磁粉檢測符合JB/T4730.4-2005規定中I級為合格。
        襯膠前金屬基層表面應進行除銹處理,達到GB8923-88《涂裝前鋼材表面銹蝕等級》Sa2 級要求。
        需襯膠的容器法蘭及管法蘭密封面均為全平面且不開槽紋,且法蘭厚度不變。
        膠種為天然橡膠半硬膠,底層襯膠厚度3mm,面層襯膠厚度3mm,層數2層。
        硫化方法:硫化爐內硫化法。
        設備襯膠完畢,用電火花檢漏器檢查襯里質量,不發生劇烈火花為合格。
        襯膠處的角焊縫均圓滑過渡,半徑皆不小于5mm;襯膠施工完畢后,不得再動用明火。


        1、件6容器法蘭短節改成筒體,并據此加工容器法蘭; 容器法蘭加工時增加兩個定位銷。
        2、視鏡墊片材料選RPTFE。
        3、明細表中不包括配對法蘭數量。 ...
