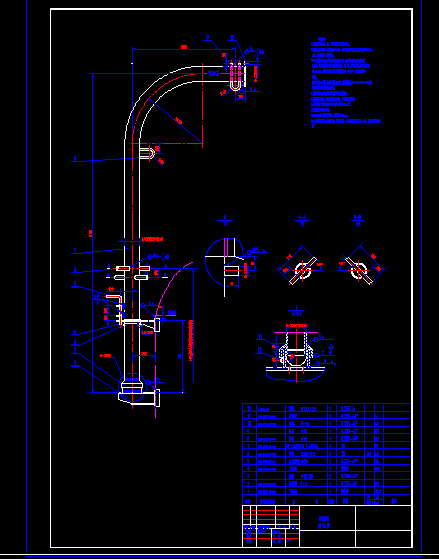

塔頂?shù)踔鵦ad圖紙 HG5-1373-80
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.吊柱安裝要垂直，上、下支座的中心線要對中。
2.焊接采用電弧焊，焊條型號J422，焊縫代號和焊接接頭型式按GB324- 64、GB985-67規定。
3.上下支座中的墊板應與塔體的材料相同，墊板與塔體之間的焊縫高 度K值：當塔體壁厚S小于墊板厚度時，K=S；當塔壁厚S大于墊板厚度 時，K=16。整個支座如果要與塔體焊接后一起出廠，應在塔總圖中 標明。支座中的墊板材料與支座材料不同時，焊接材料按JB/T4709-92《鋼 制壓力容器焊接規程》選取。
4.件號2防雨罩和件號3擋銷現場組裝時焊接。
5.吊柱安裝好后，下支座應加潤滑脂，吊柱轉動要靈活。
6.吊柱懸臂上用大號字醒目標明起重量250公斤。
7.吊柱油漆與塔體相同。
8.l1≥3S(S為塔體壁厚)，且不小于50mm。
9.如在低溫地區選用本標準時，除Q235-A.F應改為Q235-A外，其他材料均按本。 ...
