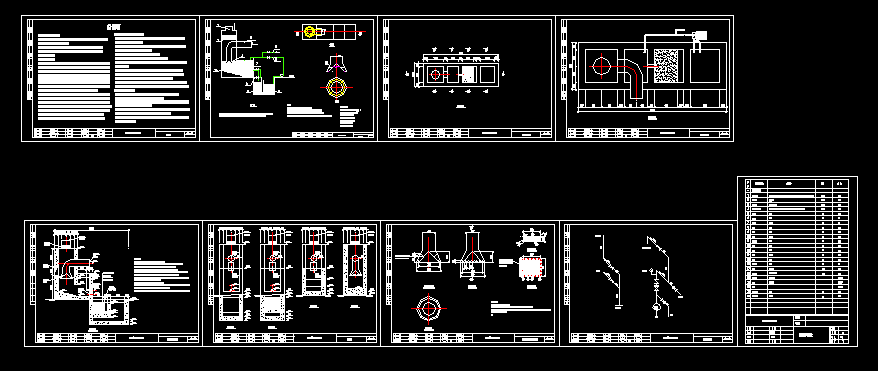

水浴除塵器套圖cad圖紙 7000m3
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術參數：
1、處理煙氣量： 7000m/h
2、噴頭煙氣入流速度12m/s
3、系統阻力1200KPa
4、液氣比0.3L/m煙氣
5、噴頭插入水深100mm
6、除塵效率：>90%
7、除硫效率：>85%
技術要求:
1、圖中尺寸標注以毫米計。
2、噴頭采用碳鋼焊接制作，連接處采用6×2型扁鋼焊接連接。
3、擋水板采用碳鋼制作，兩頭采用2.5#角鋼制作成法蘭，與水浴除塵器和排放管道連接，
連接處用橡膠墊圈密封。
技術要求:
1、圖中標高以米計，其它尺寸標注以毫米計。
2、圖紙中工程±0.00為相對標高，基準以規劃建設施工標高基準為基準。
3、圖中相對坐標點、高程及定位，與甲方技術人員現場核準。
4、除塵器總高和除塵器總高及煙氣進出口位置可根據現場情況調整。
5、濾池內設碳鋼隔板擋水，過濾后的水從隔板下穿流，然后溢流入循環水池中。
6、水浴除塵器人孔設置為方便檢修，設備運行時需用碳鋼板密封。
7、池體為鋼筋混凝土結構，池體施工采用三合土墊層夯實，池底采用100mm厚碎石
墊層，100mm厚砼C15號混凝土墊層施工。
8、池中鋼構件刷環氧煤清漆防腐處理兩遍。
9、池體的防滲采用內外兩層采用防水砂漿抹面，強度等級為M7.5，污水不得滲漏。
10、所有預埋管均為預埋套管，套管上必須設止水環。
11、圖中所有設備基礎、預埋件、設備安裝必須與設備生產廠商核對無誤方可施工。
說明：
1，本圖標高0.00為除塵器處地平標高
2，除塵器總高及煙氣進出口位置可根據現場情況調整
3，除塵器可根據用戶要求選擇鋼筋水泥結構或碳鋼結構
4，沙濾池底層鋪20cm粗沙，中層鋪20cm細沙，頂層鋪燃煤后的爐渣
...
