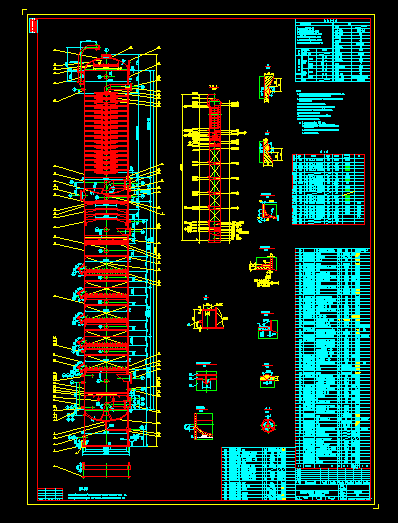

      脫硫低壓閃蒸槽-氣提塔cad圖紙 V6405-T6402 DN5200X66300








      • 該文件為DWG格式
        •

      • 文件大小：
              658.66 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-09-14
        •

      • 發 布 人：
              2955362171
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 DWG 格式（源文件可編輯），下載需要
                            20              積分



      •   脫硫低壓閃蒸槽-氣提塔cad圖紙 V6405-T6402 DN5200X66300
        •













      •  技術要求

1. 焊接采用電焊,焊條型號:碳鋼之間采用E4315,16Mn之間采用E5015,不銹鋼之間采用E308-16,不銹鋼與碳鋼之間采用E309-15,16MnR與碳鋼之間采用E4315.

2. 焊接接頭的型式及尺寸，除圖中注明外，按HG20583-1998中的規定，角焊縫的焊腳高度為較薄件的厚度.法蘭的焊接按相應法蘭標準的規定.

3. 塔體直線度允差為不超過30mm，塔體安裝垂直度為30mm.

4. 設備制造完畢,不銹鋼表面清除污垢去油,做酸洗鈍化處理.所形成鈍化膜采用藍點法檢查,無藍點為合格.

5. 液面計兩接管按HG20584-98的7.0.3 8(6)條規定公差要求制造.

6. 塔頂吊柱除在塔體上焊好墊板支座外,其余到現場進行安裝.

7. 制造完畢后裙座螺栓孔中心圓直徑允差以及相鄰兩孔和任意兩孔弦長允差不超過2mm.

8. 接管、地腳螺栓孔、接地板和銘牌座等方位見管口方位圖.

注

1. 除圖中注明外，其余接管外伸長度為 250 mm.

2. 銘牌座用于“產品銘牌”和“注冊銘牌”，銘牌座應高于設備外表面（包括保溫層）20mm；銘牌座尺寸由制造廠確定。

3. 塔體兩個腔不能在規定壓力單腔試壓,為檢驗球冠形封頭焊縫,上腔可以以0.2MPa單獨試壓.

4. 吊耳焊縫全部磁粉無損檢測,Ⅱ級為合格. ...
        •


        •
