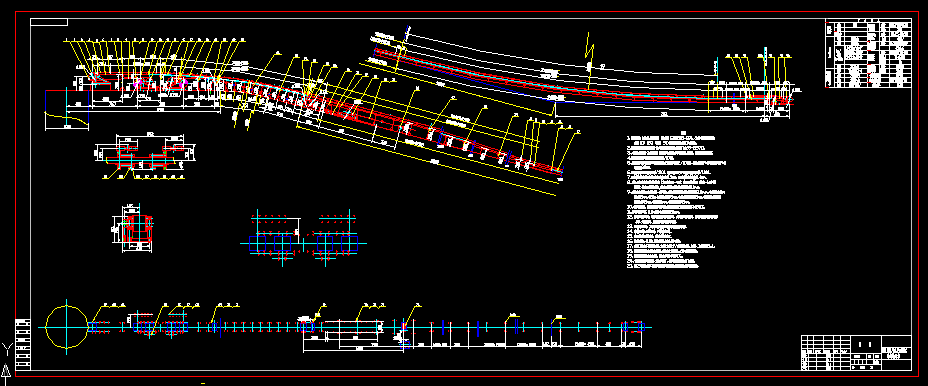

帶式輸送機cad圖紙 DTL100-80-2x200S

文件大小： 1.2 MB
下載次數：
文件評級：
更新時間：2014-09-15
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1、輸送機的制造、安裝應符合《帶式輸送機技術條件》（GB10595-89）、《煤礦井下用帶式輸送機技術條件》（ZB D93 008 90）以及國家《煤礦安全規程》之有關規定。
2、阻燃鋼繩芯膠帶的各項指標應符合《煤礦用阻燃鋼繩芯膠帶技術條件（MT668-1997）》。
3、本機所有零部件（包括外協件）必須經檢驗合格后方可進行裝配。配套件、外購件必須有合格證。
4、滾筒軸線與水平面的平行度為滾筒軸線長度的1/1000。
5、滾筒軸線對輸送機架中心線的垂直度為滾筒軸線長度的2/1000，滾筒或托輥中心線對輸送機機架中心線的對稱度為3.0mm。
6、輸送機機架中心線直線度為全長的1/1000，對角線長度之差不大于兩對角線長度平均值的3/1000。
7、驅動滾筒軸線與減速器低速軸軸心線的同軸度不大于0.5mm，兩驅動滾筒軸線的平行度為0.4mm。
8、托輥（調心托輥和過渡托輥除外）上表面應位于同一平面上（水平面和傾斜面）或者在一個公共半徑的弧面上（輸送機凹弧段或凸弧段）,其相鄰三組托輥輥子上表面高低差不的超過2.0mm。
9、張緊車左右鋼軌工作面應在同一水平面內，每段鋼軌的軌頂高低偏差不得超過2.0mm，軌道直線度在1m 長度內為2mm，在25m長度內的偏差不大于5mm，在全長內的偏差不大于15mm。軌道接縫處工作面的高低偏差不大于0.5mm，軌縫不大于3mm，軌距的偏差不得超過2mm。
10、清掃器安裝后，其刮板或刷子與輸送帶在滾筒軸線方向上的接觸長度不小于85%。
11、輸送帶連接后應平直，在10m長度上的直線度不大于20mm。
12、輸送機運行應平穩，不允許有異常的振動及聲響，在啟動與運行過程中，輸送帶不允許有打滑和打帶現象，負載運行時，所有轉動部件均能靈活轉動。
13、輸送帶在運行時，其邊緣不得超出托輥管體和滾筒筒體的邊緣。
14、所有緊固件必須連接可靠，不得有松動現象。 ...
