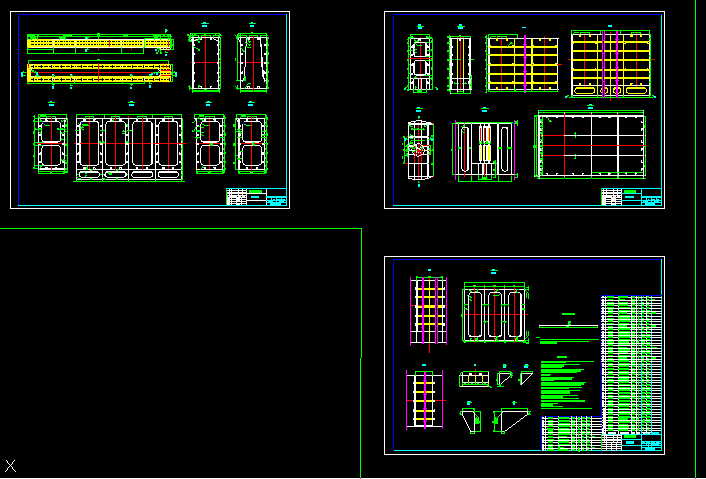

200t龍門吊柔性支腿機械圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 說明
1.主梁的上拱可以消除主梁自重引起的下?lián)希⑹股舷滦≤囋谥髁荷瞎ぷ鲿r主梁的縱向軸線大致接近水平。
2.每根主梁的上拱曲線按二次拋物線進行設置。二次拋物線在跨中的最大值為100.2mm。
3.二根主梁的上拱度應一致。
技術條件
1.手工焊條牌號選用E4315 （GB5117），焊條烘熔溫度和時間按焊條生產廠 的產品說明書進行，
自動焊選用性能不低于H08MNA的自動焊絲。
2.鋼板（包括拼焊成的鋼板）焊接前君須校平整形，其平直度要求:每米
不大于2mm，全長不大于長度的1/1500。
3.焊接工作應在拼裝檢驗合格后進行。
4.焊接前應檢查和修正定位焊點，清除焊縫位置附近的鐵銹、油污、積水等。
5.當進行多層焊接時，在焊接每層焊縫之前，應對前一層焊縫進行檢查，
如發現有夾渣、氣孔和裂紋時，應將缺陷部分除凈再進行施焊。
6.焊縫質量及檢驗:
（1）焊縫質量
對接焊縫質量應符合JB/ZQ4000.3中的Bs級的規定。
角焊縫質量應符合JB/ZQ4000.3中的Bs級的規定。
（2）焊縫質量的檢查
a.對接焊縫需進行100％超聲波檢查，再加焊縫總長的5％進行X射線探傷。
b.重要的角焊縫（如鋼套四周的角焊縫等）需進行100％超聲波檢查。
c.重要的角焊縫，應進行仔細外觀檢查，并抽查長度的5～10％作
著色探傷或磁粉探傷。缺陷等級不大于ZB04005或ZBJ04006規定的
Ⅰ級要求，磁粉探傷處用角相砂輪打磨。
d.焊縫超聲波探傷的標準采用GB11345-89 BⅢ級合格，焊縫的
X射線探傷標準采用GB3323-87 Ⅱ級合格。
e.連續補焊3次以上的焊縫，必須重新?lián)Q板。
f.對十字形和T字形對接焊縫，一般抽取50%進行拍片檢查。
（3）用戶及監造有權指定拍片部位。
（4）所有重要焊縫的焊接工作，必須由考試合格的焊工憑證上崗。
7.焊縫在圖中未注明為間斷焊者全部采用連續焊，焊縫高度未注明者，對于單面
角焊縫其高度不得小于被焊接件中的最小板厚，雙面角焊縫其高度不得小于被
焊接件中最小板厚的0.7倍。
8.筋板遇焊縫切角 R25
9.除銹，刷防銹底漆兩度，色面漆兩度。
10.標題欄內名稱項中的尺寸僅作估算構件重量之用，準確落料尺寸和數量應以放樣后為準。
...
