4T焊接滾輪架機械設計.rar

文件大小： 6.54 MB
下載次數：
文件評級：
更新時間：2014-04-10
發布人： 2841899187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

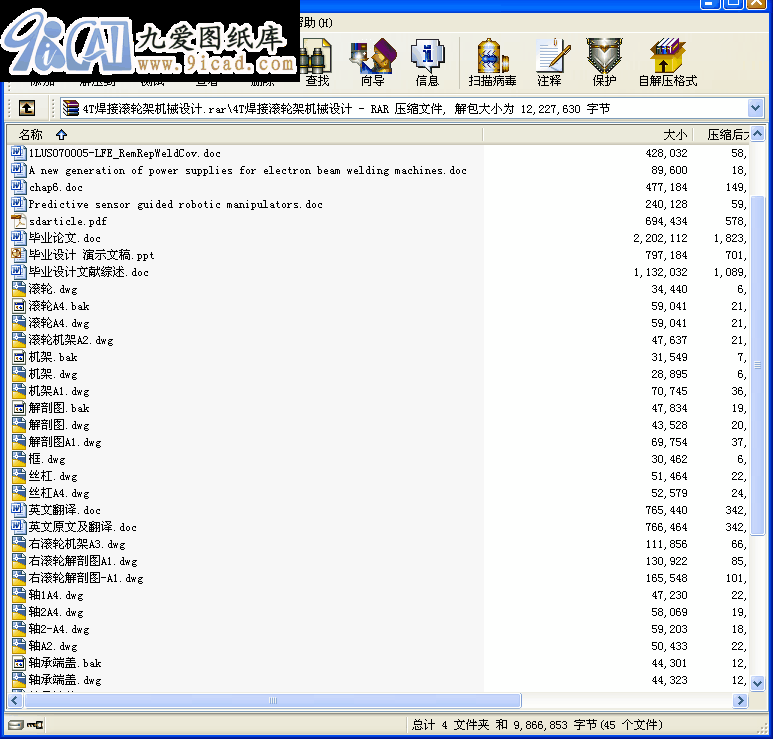

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

焊接裝備就是在焊接生產中與焊接工序相配合，有利于實現焊接生產機械化，自動化，有利于提高裝配焊接質量，促使焊接生產過程加速進行的各種輔助裝置和設備。焊接滾輪架是借助主動滾輪與焊件之間的摩接力帶動焊接旋轉的變位機械。焊接滾輪架主要用于筒形焊件的裝配與焊接。焊接滾輪架按結構形式分為兩類：第一類是長軸式滾輪架。第二類是組合式滾輪架。本文主要對組合式4T焊接滾輪架進行設計，并對軸、鍵等主要構件進行了校核。結果表明各主要部件符合要求。該滾輪架結構簡單，使用方便靈活，對焊件的適應性很強。設計中充分的考慮了滾輪架的合理性和經濟性等因素。

關鍵詞：焊接；工裝夾具；滾輪架
目錄

第一章文獻綜述 1
1.1焊接的應用 1
1.2焊接機械裝備 1
1.2.1焊接機械設備的分類 2
1.2.2焊接機械裝備對焊接生產的作用 2
1.3焊接自動化： 3
1.4焊接工裝夾縣 4
1.4.1焊接工裝夾具的特點 5
1.4.2焊接工裝夾具的分類 6
1.4.3對焊接工裝夾具的設計要求 6
1.4.4焊件在焊接工裝夾具中的定位方法 7
1.5焊接變位機械 8
1.5.1焊接變位機械的分類 8
1.5.2焊接變位機械應具備的性能 9
1.6幾類焊接機械設備的具體介紹 10
1.6.1焊接變位機 10
1.6.2焊接翻轉機 11
1.6.3焊接操作機 12
1.6.4焊接滾輪架 13
1.6.5關于滾輪架軸向竄動的問題 16
第二章方案的選擇與確定 18
2.1組合式滾輪架的特點： 18
2.2滾輪驅動方案 20
2.3減速器的選擇： 20
2.4連軸器的選用： 21
2.5滾輪架滾輪的設計 21
2.6軸的設計 23
2.7軸承的選用 24
2.8軸承端蓋的設計 25
2.9絲杠的設計 26
2.10鍵的設計 27
2.11機架的設計 27
2.12表面粗糙度 29
第三章計算與校核 30
3.1焊接滾輪架的設計計算 30
3.1.1驅動圓周力與支反力的分析及中心角的確定 30
3.1.2 焊接滾輪架的受力分析 33
3.1.3滾輪支反力的計算 34
3.2電動機的選定 36
3.3軸的校核 37
3.4滾輪處鍵的校核 38
3.5軸承壽命計算 38
3.6軸承的強度計算 39
結論 41
致謝 42
參考文獻 43

...
