70M燃氣隧道窯CAD圖紙

文件大小： 2.43 MB
下載次數：
文件評級：
更新時間：2014-09-24
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

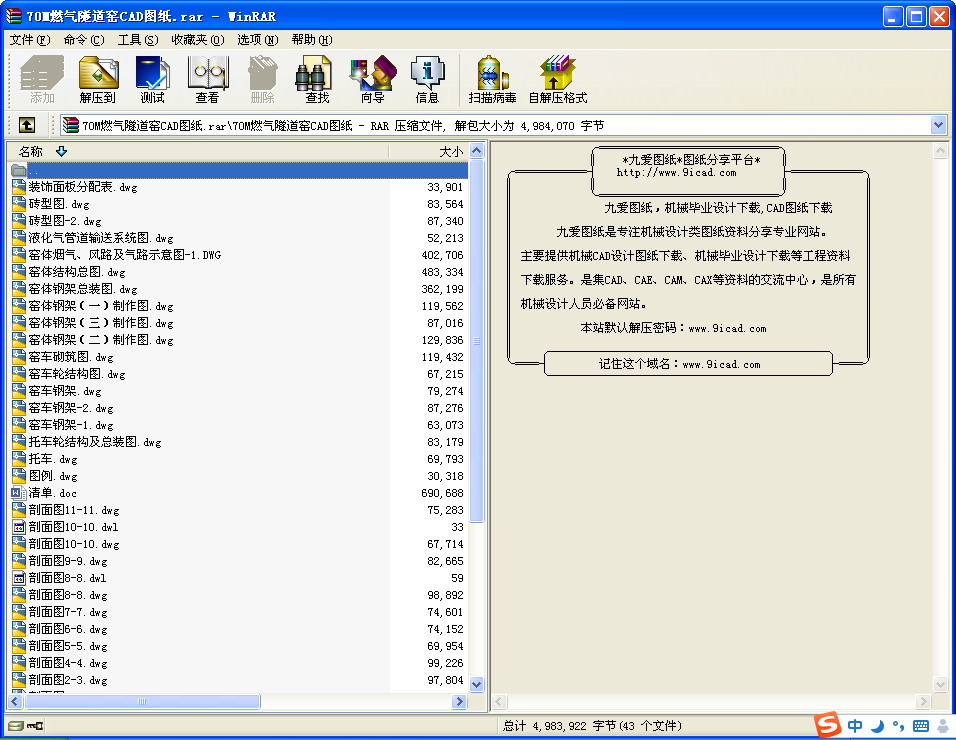

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

說明：
1、如果廠房長度有余地，可在窯頭設置一間儀表房。條件許可，可設風機房。將9-19高壓風機移至房內。
2、本基礎是按在老土上設計，地耐力為10T/M ，地基必須夯實，如地基不符要求，須另行處理。
3、該窯基礎標高是以窯內軌道面為±0.00，廠房地面為-0.03M,進行標高定位，回車線及檢修軌道基礎為100mm20#混凝土，寬度為1M，標高與窯內軌道一致，托車軌道基礎長度根據現場情況確定。

說明：第1-4節模數，第1節模數設置1對排煙孔。
第2-4節模數每節設2對排煙孔。

說明：第5-8節模數，第7-8節每節設置噴嘴2只。

說明：第13-16節模數，每節設置噴嘴4只。

數量：2輛
具體標高以窯內軌道為準。

數量:65部
說明:明細表內材料清單為一輛窯車數量。

說明：吊頂磚橫吊梁采用5#角鋼，各架數量如下：
1、9#-16#模數：230mm間距，每模數9根，共72根。
2、17#-23#模數：172mm間距，每模數12根，共84根。
3、吊頂磚橫吊梁在鋼架制作時不安裝，待全窯鋼架總裝后統一安裝，窯架模數23#、24#組成一架高低架結合的鋼架。

說明：第24、25、26節模數，其中第24節模數與第23節模數組成高低架。吊頂磚橫吊梁間距為231mm，吊梁待安裝吊頂磚時才安裝

說明：窯體鋼架模數為2082mm，每架為兩個模數，鋼架拼裝前必須處理好基礎、安裝軌道、確定標高，做好一切準備工作，
方可進行鋼架安裝工作。鋼架拼裝時，兩架立柱接頭處需放置纖維毯，將兩架間縫隙壓縮至4mm，作為窯體鋼架膨脹縫。鋼
架裝配時必須保持水平，帶中線保證鋼架的中心線與窯體中心線相吻合，以確保裝配質量，5#架前端（模數）左右各有一根
6.3#槽鋼，與4#架位（8#模數）立柱對接。12#架（23節、24節）制作成高低架、吊頂磚吊架（4#角鋼）待安裝吊頂磚進再安裝。

說明：窯體必須夯實，鋪設10cm厚素砼墊層，上面為25cm厚200#混凝土。
窯體砌筑時，要求墻體灰縫控制在2mm以內，吊頂磚用高溫膠溫砌
筑，灰縫控制在1mm以內，窯體膨脹縫為每兩切模數（1組鋼架）
設置一條，寬度為10mm，低溫帶縫內填充硅酸鋁纖維，中溫帶縫內
填充高鋁纖維，高溫帶縫內填充鋯質纖維。第33、34節模數內不砌墻
體，只是將鋼架頂部封閉，利用鋼架兩側軸流風機直接冷卻產品。施工
時，各種孔洞留設尺寸誤差不得超過±2mm，否則影響面板安裝。

...
