      全可拆折流桿式換熱器套圖機械圖紙








      • 該文件為dwg格式
        •

      • 文件大小：
              217.64 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-09-25
        •

      • 發 布 人：
              2955362171
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分

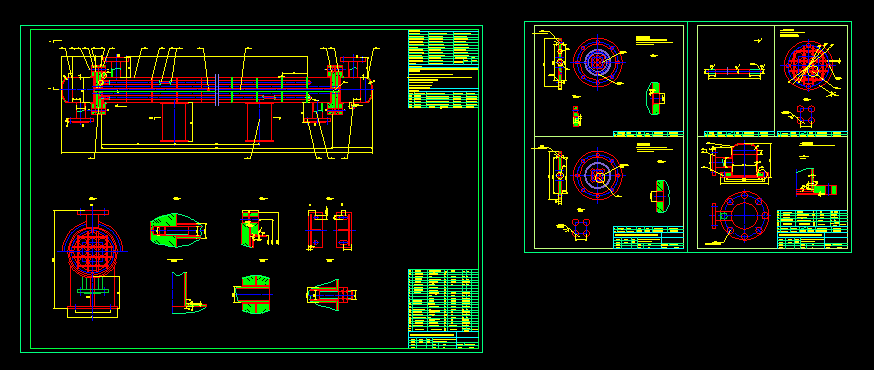

      •   全可拆折流桿式換熱器套圖機械圖紙
        •













      •  技術要求

１．本設備按照GB151-1999《管殼式換熱器》的Ⅱ級進行制造，試驗和驗收。并接受勞動部《壓力容器安全技術監

察規程》的監督。

２．換熱管的標準為GB/T8163,其外徑偏差為±0.20mm,壁厚偏差為12％。

　３．焊接接頭型式及尺寸除圖中注明外，按照HGJ17-89中規定；Ｘ射線檢測；符合JB4730-94Ⅲ級合格。

4．管板密封面與殼體軸線垂直，其公差為1mm。

5．列管和管板的連接采用O型圈緊固。

6．設備制造完畢后，進行液壓試驗。

７．管口及支座方位參考裝配圖。



  技術要求

1.管板密封面與軸線垂直其垂直度允差為0.33mm。

2.管孔鉆孔后終鉆側>96%允許孔橋寬度必須>8.746mm,4%允許

  的最小孔橋寬度為3.6mm。



    技術要求

1.折流桿應平齊,其平面度允許為:0.5mm。

2.折流桿上的孔與管板配鉆。

3.鉆孔后應除去管孔周邊毛刺。



    技術要求

1.管箱組焊后進行消應熱處理,密封面應消應熱處理后加工.

 ...
        •


        •
