      渣井機械圖紙 ZJ300
      • 該文件為dwg格式
      • 文件大小: 780.01 KB
      • 下載次數
      • 文件評級
      • 更新時間:2014-09-25
      • 發 布 人: 2955362171
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

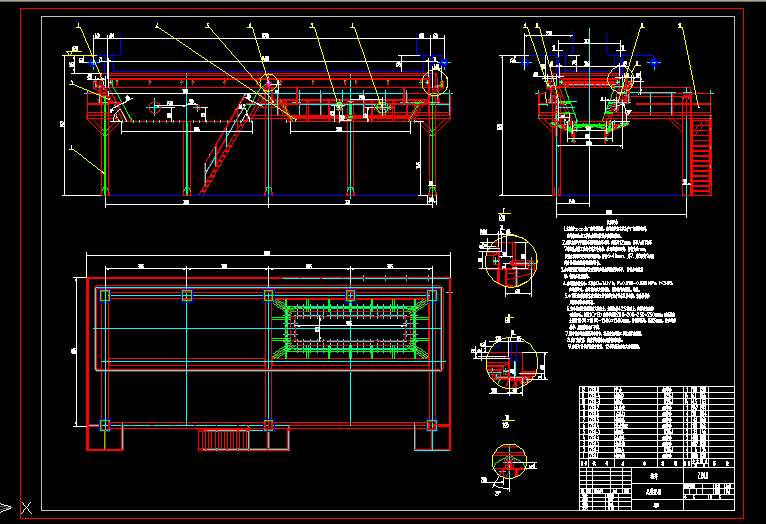

      • 渣井機械圖紙 ZJ300
      • 技術要求
        1.本圖為****電廠渣井系統圖,渣井由供方在其生產廠內制作部件, 渣井裝配由施工單位在現場按供方安裝圖裝配。
        2.鋼柱底腳與予埋件采用連續角焊連接,焊高為12mm;序8人孔門和序 7碎渣孔在施工現場與泠灰斗焊接,采用連續雙面焊,焊高為6mm; 其它未注焊縫均為連續角焊縫,焊高6~10mm。 序7、序8和序9在施 焊時需根據實際情況現場修切。
        3.水封槽裝置的溢流板在安裝時應仔細調整使其水平, 并用水準儀檢 驗,按圖在現場施焊。
        4.水封槽內補充水,工業水Q=14t/h;P=0.098~0.686MPa,t≤30℃, 應連續進水,水封槽內應定期沖渣,以防渣斗內積渣、堆渣。
        5.φ108鋼管在按水管路圖示的位置與渣井供水總管相接,該處接管參 見撈渣機供水管路圖。
        6.渣斗襯里材料采用耐火混凝土,水泥標號425#以上,內焊適當鋼筋 (直徑¢6,材質1Cr13)鋼筋節踞為200*200~250*250mm;耐火混凝 土間隔1000*1000~1500*1500mm,并留膨脹縫,縫寬5mm,并應適當 養護,所需材料本廠不供。
        7.圖中部件均按圖紙要求制作,現場由電建施工單位在零米裝配。
        8.出廠發貨前,所有零部件涂紅丹防銹漆兩層。
        9.本圖為11號爐配渣井裝置,12號爐配渣井與其對稱制作。 ...
