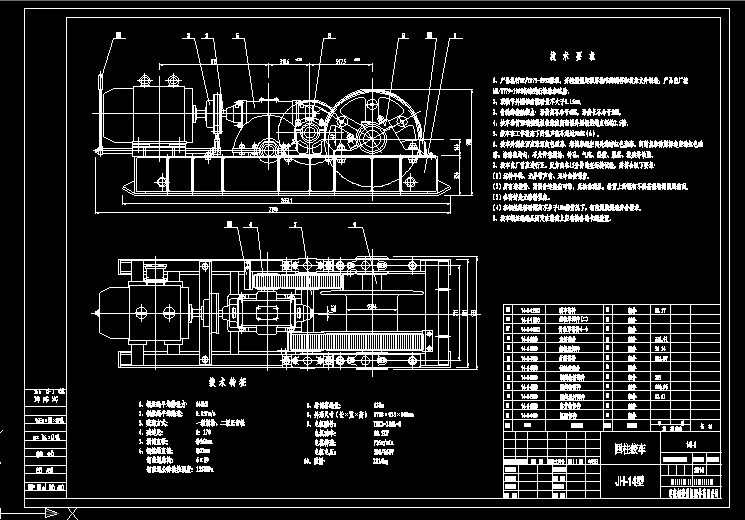

JH-14回柱絞車機械圖紙

文件大小： 101.7 KB
下載次數：
文件評級：
更新時間：2014-09-26
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術特征

1、鋼絲繩平均靜張力： 140kN
2、鋼絲繩平均繩速： 0.137m/s
3、減速方式：一級蝸輪、二級正齒輪
4、減速比： 1：170
5、滾筒直徑： Φ360mm
6、鋼絲繩直徑： Φ22mm
鋼絲繩結構： 6×19
鋼絲繩公稱抗拉強度：1550MPa
7、卷筒容繩量： 130m
8、外形尺寸（長×寬×高） 2798×933×900mm
9、電機型號： YBK2-200L-8
電機功率： 18.5KW
電機轉速： 735r/min
電機電壓： 380/660V
10、重量： 2014kg
技術要求

1、產品執行MT/T779-1998標準，并按經規定程序批準的圖樣和技術文件制造，產品出廠按MT/T779-1998標準進行檢驗和試驗。
2、聯軸節外圓徑向跳動量不大于0.15mm。
3、齒輪的接觸斑點：沿齒高不小于40%，沿齒長不小于50%。
4、絞車卷筒兩端擋繩板輪緣應高出最外層鋼絲繩直徑的2.5倍。
5、絞車在工作狀態下的噪聲值不超過90dB（A）。
6、絞車外觀表面應涂深灰色磁漆，卷筒容繩空間處涂暗紅色油漆，潤滑點和防爆標志應涂紅色磁漆，涂漆應均勻，不允許有漏涂、針孔、氣泡、裂紋、脫落、流痕等缺陷。
7、絞車出廠前應進行正、反方向各15分鐘的空運轉試驗，并符合以下要求：
（1）運轉平穩、無異常聲響、無沖擊性噪音。
（2）所有連接件、緊固件連接應可靠，無松動現象，卷筒上的螺釘不得高出卷筒圓周表面。
（3）各密封處無滲漏現象。
（4）在鋼絲繩移動距離不少于10m的情況下，鋼絲繩的繩速符合要求。
8、絞車鋼絲繩繩頭固定在卷筒上應有特備的卡繩裝置。
...
