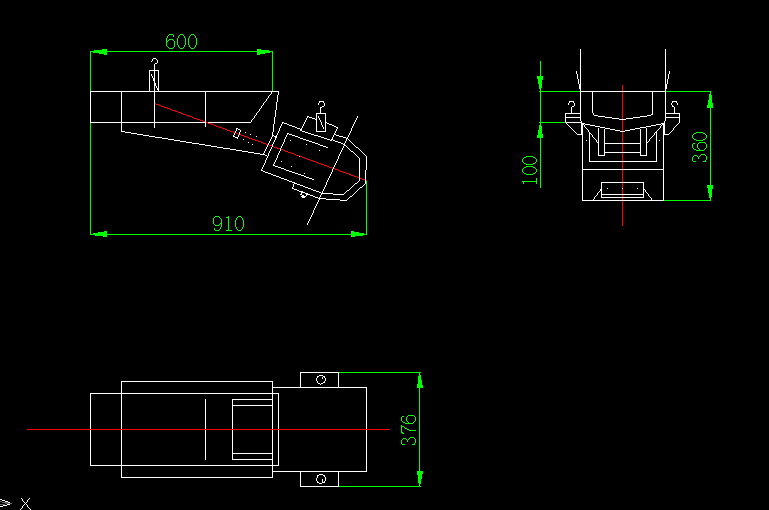

GZ1電磁振動給料機機械圖紙

文件大小： 26.76 KB
下載次數：
文件評級：
更新時間：2014-09-26
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

電磁振動給料機用于把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中，是實行流水作業自動化的必備設備分敞開型和封閉型兩種.根據安裝方式可分懸掛式和臺式等幾種。電磁振動給料機結構簡單，操作方便，不需潤化，耗電量小；可以均勻地調節給礦量；因此已得到廣泛應用。一般用于松散物料。根據設備性能要求，配置設計時應盡量減少物料對槽體的壓力，按制造廠要求，倉料的有效排口不得大于槽寬的四分之一，物料的流動速度控制在6-18m/min.對給料量較大的物料，料倉底部排料處應設置足夠高度的攔礦板；為不影響給料機的性能，攔礦板不得固定在槽體上。為使料倉能順利排出，
工作原理
電磁振動給料機是一個較為完整的雙質點定向強迫振動的彈性系統
，整個系統工作在低臨界共振狀態，主要利用電磁激振器驅動槽體以一定的傾角做往復振動，使物料沿槽移動。圖 2(a）為電磁振動給料機的工作原理。物料2置于由主振彈簧3支撐的供料槽體1上，銜鐵4 與槽體的主振彈簧連成一體，線圈6纏繞在鐵芯5上。由于線圈中流過的是經過半波整流后的單向脈動電流，因此，電磁鐵就產生了相應的脈沖電磁力（如圖 2(b））。在交流電的正半周，脈動電流流過線圈，在鐵芯和銜鐵之間產生一脈動電磁吸力，使槽體向后運動，激振器的主彈簧發生變形，儲存勢能；在負半周期內，線圈中無電流通過，電磁力消失，銜鐵在彈簧力的作用下與電磁鐵分開，使料槽向前運動，這樣料槽就以交流電源的頻率，連續地進行往復振動。 ...
