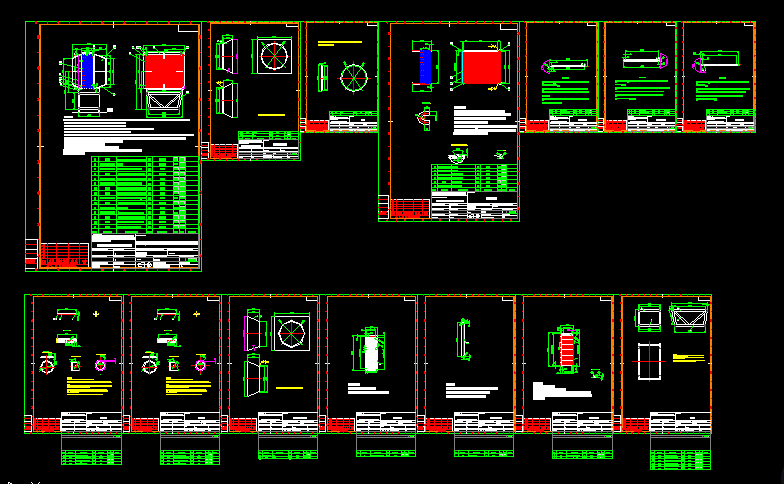

      煙氣—蒸汽加熱器機械圖紙








      • 該文件為dwg格式
        •

      • 文件大小：
              657.54 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-09-27
        •

      • 發 布 人：
              2955362171
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分



      •   煙氣—蒸汽加熱器機械圖紙
        •













      •  技術要求

1、煙氣加熱器管程設計壓力 1.6 MPa,設計溫度 300°,水壓試驗壓力 2.4MPa；殼程設計壓力 0.002MPa,設計溫度 300°。

2、集箱按JB/T1610《鍋爐集箱制造技術條件》制造與驗收。

3、管子按JB/T1611《鍋爐管子制造技術條件》制造與驗收。

4、螺旋翅片管按JB/T6512《鍋爐用高頻電阻焊螺旋翅片管制造技術條件》制造與驗收。

5、管箱按JB/T6511《螺旋翅片管箱組裝技術條件》制造與驗收。

6、板與板件的焊接為密封焊；管板上下沿與上下煙道板間可見接觸處焊接，其它板與管板接觸處采用密封焊接；槽鋼與槽鋼接觸處采用密封焊；槽鋼、角鋼與板采用間斷焊（50-100）；角鋼與槽鋼采用密封焊；以上焊接高度不小于較薄件厚度。

7、水壓試驗按JB/T1612《鍋爐水壓試驗技術條件》實施。

8、受壓管子對接焊縫 100％射線檢測。

9. 與煙氣接觸的傳熱管，集箱，煙道板材料：316L。

10、除316L以外的碳鋼部件噴涂防銹紅丹漆2遍，面漆為有機硅耐熱銀粉漆。

11、件14單獨供貨。



技術要求

1、受壓管子對接焊縫 100％射線檢測；

2. 角焊縫首先氬弧焊打底，手工電焊蓋面 ;

3、焊條：奧022（E00-18-12M02-16）。

4、彎頭管端倒角1x35°。

5、所有管束從右側管板往左側管板穿過，穿管完畢之后再在每個 ...
        •


        •
