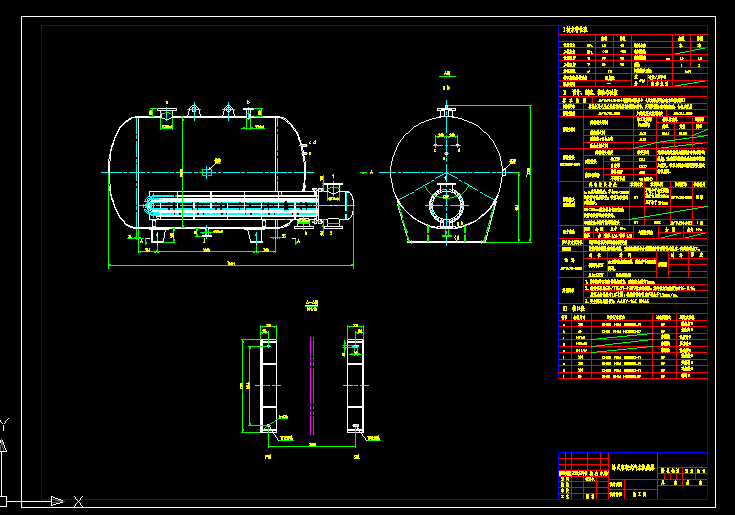

臥式容積式汽水換熱器機械圖紙 換熱面積110m2
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 標 準 法 規 JB/T4731-2005《鋼制臥式容器》《壓力容器安全技術監察規程》
材料要求 容器主要受壓元件用材必須有材質證明書，否則按照標準進行復驗，合格后使用
焊接規程 JB/T4709-2000
產品焊接試板及評定 JB4744-2000
角焊縫的焊角高度按焊件中較薄件的 厚度；法蘭的焊接按法蘭標準中的相應規定。管板與筒體的焊接接頭型式按節點圖。
A.B類焊接接頭，不含DN＜250mm 的接管與長頸法蘭；接管與接管的對接接頭。
DN＜250mm的接管與長頸法蘭；接管與接管的對接接頭。
甲型法蘭與筒節的焊接接頭
不得少于各條焊接接頭長度的20%；且不小于25mm
用戶無協議要求時按本圖實施
管箱焊后消除應力熱處理，法蘭密封面與分程隔板密封面待熱處理后一起進行精加工。
碳鋼外表面 紅丹防銹底漆兩道，藍色自干錘紋漆兩道。
機加工表面 涂防銹油脂
1、管板密封面與殼體軸線垂直，垂直度允差為1mm。
2、換熱管采用GB/T1527-1997標準的銅管，其外徑允許偏差為 ...
